Zrcadlení modelu

Změňte polohu modelu zrcadlením umístění prvků modelu a poznámek kolem vybrané osy.

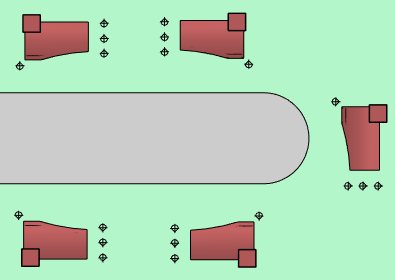

Model můžete například zrcadlit v případě, že v projektu nastavujete uspořádání stejných jednotek a chcete, aby některé jednotky byly orientovány jinak.

Dostupné jsou osy Sever – jih, Východ – západ, Severovýchod – jihozápad a Severozápad – jihovýchod. Tyto osy jsou založeny na skutečném severu a na umístění vnitřního počátku. Chcete-li zjistit umístění vnitřního počátku, přesuňte základní bod projektu do jeho počátečního umístění.

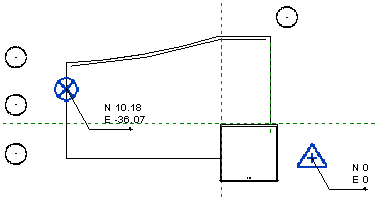

Představte si následující model. V půdorysném pohledu pozemku je vidět, že je základní bod projektu a bod zaměření přesunut mimo vnitřní počátek. Kvůli názornosti se referenční roviny protínají ve vnitřním počátku. V tomto příkladu je skutečný sever zarovnán s vertikální referenční rovinou. Všimněte si souřadnic základního bodu projektu a bodu zaměření. Souřadnice těchto bodů jsou relativní vzhledem k bodu zaměření.

Při zrcadlení projektu se zrcadlí všechny poznámky, pohledy a prvky modelu. V případě potřeby je zachována orientace poznámek. V zájmu zachování čitelnosti není například zrcadlen text.

Na následujících obrázcích si všimněte, že se souřadnice bodu zaměření a základního bodu projektu při zrcadlení modelu nemění.

Při zrcadlení jsou zachovány souřadnice připojených souborů umístěných pomocí sdílených souřadnic. Body se transformují tak, aby se přesunuly podél vybrané osy.

Zrcadlení projektu

1. Pokud je u modelu povoleno sdílení práce, ujistěte se, že jsou všechny změny zařazeny a že nikdo právě nepřistupuje k projektu.
2. Klikněte na kartu Správapanel Umístění projekturozevírací seznam Poloha (Zrcadlit projekt).
3. V dialogu Zrcadlit vyberte některou možnost:

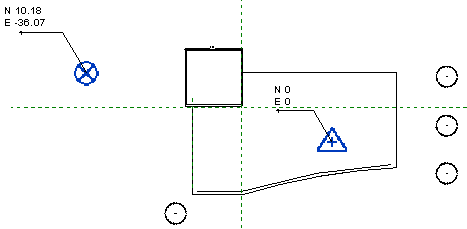

   • Od severu k jihu: Převrátí model vertikálně kolem horizontální osy, která protíná vnitřní počátek.

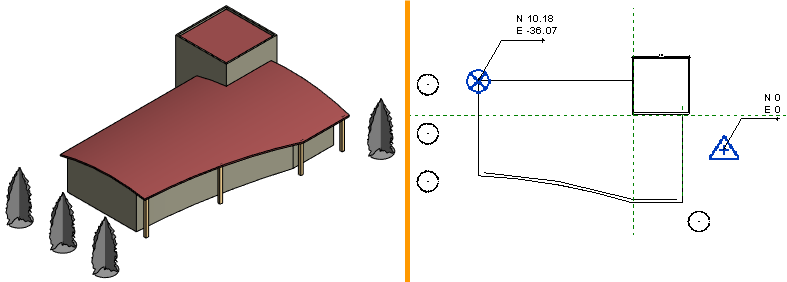

   • Od východu k západu: Převrátí model horizontálně kolem vertikální osy, která protíná vnitřní počátek.

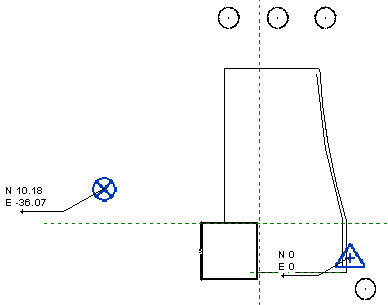

   • Od severovýchodu k jihozápadu: Převrátí model vertikálně a horizontálně kolem obou os, které protínají vnitřní počátek.

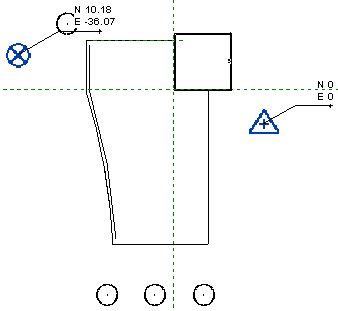

   • Od severozápadu k jihovýchodu: Převrátí model horizontálně a vertikálně kolem obou os, které protínají vnitřní počátek.

4. Klikněte na tlačítko OK.
5. Podívejte se na výsledky ve všech pohledech.

   V některých případech nejsou vztahy mezi prvky podporovány stejně jako v původní orientaci modelu. To může vést k neočekávaným výsledkům a chybám. Některé prvky nemusí být například zrcadleny přesně.

   Po vytvoření zrcadlového obrazu modelu se zobrazí zpráva se všemi zjištěnými chybami. Chyby lze exportovat za účelem jejich kontroly a opravy. V případě potřeby proveďte úpravy modelu.

6. Pokud je u modelu povoleno sdílení práce, proveďte po zrcadlení projektu a potvrzení výsledků synchronizaci s centrálním modelem a požádejte uživatele, aby vytvořili nové místní kopie.
