Nástroj Čárová kresba nevytvoří v pohledu nový model nebo čáry detailů. Namísto toho přepíše u vybrané čáry aktuální styl a použije jiný styl čáry.
- Hrany promítání prvků modelu včetně obrysových hran a hran promítání vytvořených oblastmi půdorysu.

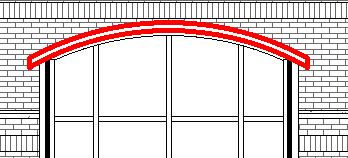

Červená čárová kresba použitá u hran promítání střechy
- Hrany řezu prvků modelu
Modrá čárová kresba použitá u hran řezu okna
- Hrany v importovaných souborech aplikace CAD
- Hrany v připojených Revit
Nástroj Čárová kresba lze použít ke změně stylu čáry u následujících prvků:
Poznámka: Pomocí nástroje Čárová kresba nelze změnit styl čáry kóty nebo jiné čáry poznámky.
Důležité: Změny provedené nástrojem Čárová kresba v připojeném souboru DWG se při úpravách souboru DWG ztratí.
