Řízení zobrazení vrstevnic na terénním útvaru

Určete nastavení pro zobrazení vrstevnic na typech rodin terénních útvarů.

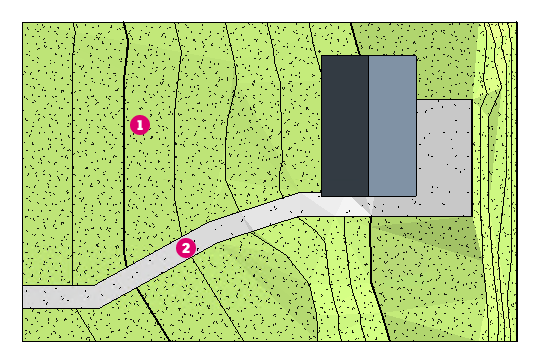

Zobrazení vrstevnic na prvcích terénního útvaru je řízeno vlastnostmi typu. To umožňuje použít různé prvky terénního útvaru k reprezentaci různých prvků v návrhu pozemku. Jeden typ terénního útvaru představuje obecné podmínky pozemku a zobrazuje informace o vrstevnicích . Jiný typ terénního útvaru představující nádvoří a chodník nezobrazuje informace o vrstevnicích .

Definování nastavení zobrazení vrstevnic pro typ terénního útvaru

1. Na kreslicí ploše vyberte terénní útvar a na paletě Vlastnosti klikněte na možnost Upravit typ.
2. V dialogu Vlastnosti typu klikněte na tlačítko Upravit vedle parametru Zobrazení vrstevnic.
3. V dialogu Zobrazení vrstevnic definujte vrstevnice pro typ terénního útvaru. Klikněte na tlačítko Vložit pro každou sadu vrstevnic.
   1. Určete počátek, konec a interval vrstevnic.
   2. Nastavte typ rozsahu. Pro sadu vrstevnic zobrazených v pravidelných intervalech použijte možnost Vícenásobné hodnoty. K určení jedné vrstevnice v určité výšce použijte možnost Jednotlivá hodnota.
   3. Pro položku Podkategorie zadejte styl vrstevnic.
   4. Chcete-li vypnout viditelnost rozsahu vrstevnic, zrušte zaškrtnutí políčka pro požadovaný řádek.
   Poznámka: Následující tabulka popisuje nastavení použitá pro definici vrstevnic v dialogu Zobrazení vrstevnic:

   Název	Popis
   Začátek	Nastaví výšku, kde začínají vrstevnice.
   Konec	Nastaví výšku, ve které se přestanou vrstevnice zobrazovat.
   Interval	Nastaví interval vrstevnic.
   Typ rozsahu	Chcete-li vložit jednu vrstevnici, vyberte možnost Jednotlivá hodnota. Pokud zvolíte možnost Vícenásobné hodnoty, vloží se další přírůstkové vrstevnice.
   Podkategorie	Nastaví typ zobrazených čar vrstevnic. Vyberte hodnotu ze seznamu. Chcete-li vytvořit vlastní styl čáry, otevřete dialog Styly objektů. Na kartě Objekty modelu změňte nastavení pod položkou Topografie.

4. Dvojitým kliknutím na tlačítko OK použijte změny na terénní útvar.
