Chování prvků rámových konstrukcí není správné, když jsou přítomna podlaží nebo jiné podobné objekty.
Problém: Prvky rámové konstrukce jsou nesprávně umístěny. K tomuto problému dochází, pokud jsou prvky definovány podél čáry, blízko referenčního podlaží. Prvky jsou přichyceny k referenčnímu podlaží místo k čáře osy, což způsobí nesprávné oříznutí prvků.
Příčina: K tomuto problému dochází kvůli automatickému přichycení rámové konstrukce (nosníku nebo sloupu) k referenčnímu podlaží výše, pokud je podlaží blíže než 1 stopu (304,8 mm) od čáry, kam vložíte objekt rámové konstrukce.
Řešení:

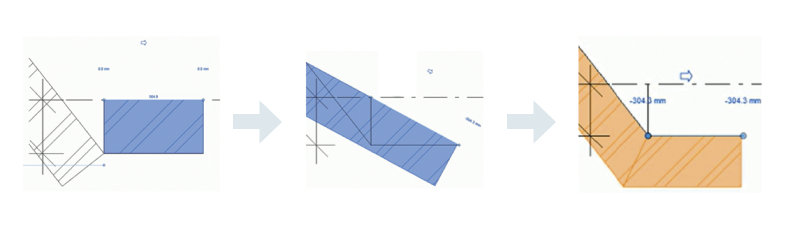

- Vyberte prvek rámové konstrukce (nosník nebo sloup).
- Klikněte pravým tlačítkem myši a v kontextové nabídce vyberte položku Odpojit od roviny.
- Ručně přesuňte body, které definují prvek rámové konstrukce, do správné polohy.
