Řešení potíží: Text v upgradovaném projektu

Při upgradu souboru z aplikace Revit 2016 a jejích starších verzí se text v upgradovaném souboru nemusí zobrazovat podle očekávání.

Měření textu

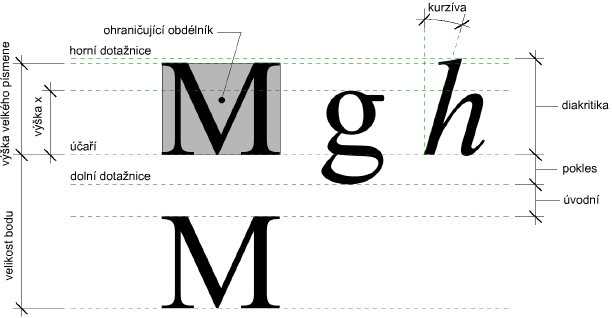

V aplikaci Revit 2017 a jejích novějších verzích došlo ke změně metody měření velikosti textu a parametr Velikost textu nyní přesněji vyjadřuje výšku velkého písmena (podobně jako v aplikaci AutoCAD). Dříve byla velikost textu v aplikaci Revit měřena od účaří písma k horní dotažnici. Vzhledem k tomu, že většina znaků nesahá až k horní dotažnici, nemusí být výsledky měření písma takové, jak by se dalo očekávat.

Nyní se k určení velikosti textu používá výška velkého písmene, která se měří od účaří k vrcholu velkého písmene M. Důležité je uvědomit si, že výška mnoha asijských znaků je nepatrně větší než výška velkého písmene M, takže tyto znaky jsou vyšší, než je určeno hodnotou parametru Velikost textu pro písma Western. Upravte parametr Velikost textu tak, aby měly tyto znaky požadovanou výšku.

Tato změna ovlivní veškerý text v aplikaci Revit. Po upgradu modelu projděte všechny pohledy a výkresy a zkontrolujte změny ve svých instancích textu.

Poznámka: Ujistěte se, že jsou při otevírání upgradovaného modelu nainstalována správná písma. Při nahrazení písem dojde v důsledku změn velikosti písma ke změně textu.

Kvůli změnám ve způsobu měření textu a vylepšením textového editoru začala pro text platit určitá nová omezení.

• Editor může podporovat velikosti písma od 1 bodu do 1 638 bodů. U písma Arial je to přibližně 0,3 mm až 413,6 mm (0,1 palce až 16,3 palce).
• Maximální šířka textové poznámky je 2 135 mm (84 palce).
