Při posouzení energetického analytického modelu zaznamenáte roztřepené hrany a malé mezery mezi povrchy.

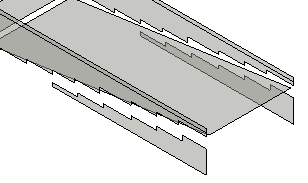

Na následujícím obrázku jsou například zobrazeny analytické povrchy vytvořené k reprezentaci rampy a přilehlých stěn. Na analytických površích pro stěny jsou mezery zobrazeny v místech, kde jsou protnuty rampou. Mezery mají nepravidelné hrany.
Mezery a roztřepené hrany v energetickém analytickém modelu

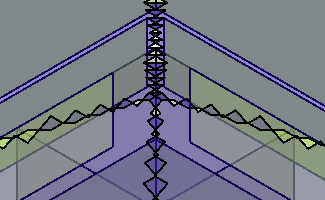

Na následujícím obrázku je zobrazen odlišný případ, kdy analytické povrchy představují součásti nepravidelných čas zobrazení střechy.
Problém: Podoba a přesnost analytických povrchů se mohou lišit od geometrie typické uzavřené konstrukce ručně vytvořené pomocí tradičních nástrojů a procesů energetického modelování. Malé mezery a roztřepené hrany však pro analýzu nepředstavují žádný rozdíl. Existují primárně s ohledem na efektivitu procesu vytváření energetického analytického modelu.
Plochy analytických povrchů použitých v energetické analýze jsou aproximace povrchů prvků modelů. V automaticky generovaném energetickém analytickém modelu se mohou vyskytovat mezery mezi analytickými povrchy a roztřepenými hranami. Tyto vlastnosti energetického analytického modelu mohou vypadat neobvykle, ale nemají vliv na přesnost výsledků energetické simulace.
Možnost Rozlišení analytického povrchu v dialogu Energetická nastavení slouží k určení přesnosti shody analytických povrchů s povrchy stavebních prvků, které představují. Při nižší hodnotě rozlišení se plochy analytických povrchů mohou zarovnat těsněji s plochami povrchů stavebních prvků. Tato změna ale může způsobit, že energetická simulace bude trvat déle, avšak nebude znatelně přesnější.
Řešení: Tento problém nevyžaduje žádnou akci.
