Následující informace je možné využít k řešení potíží s oddělením hydraulického systému v teplovodních sítích.
| Zpráva upozornění s řešením | Vysvětlení |
|---|---|

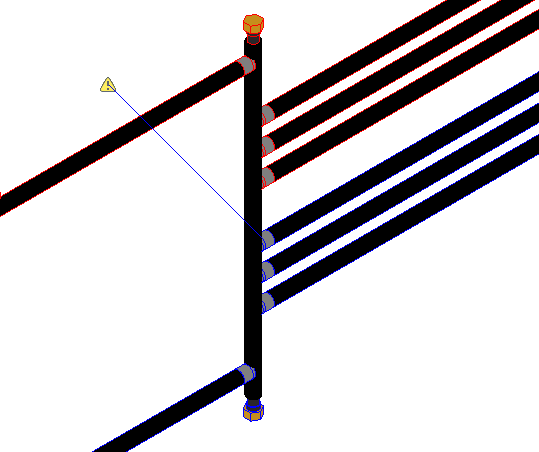

Oddělení hydraulického systému vyžaduje sudý počet spojek na hlavní trase, aby byly výpočty přesné. Přidejte nebo odeberte spojky a dokončete oddělení.
 |
Na každé straně společné trubky v primární hlavní trase nebo smyčce by měl být stejný počet sekundárních větví. Navíc počet primárních a sekundárních větví na každé straně hlavní trasy by měl být vyvážený. |

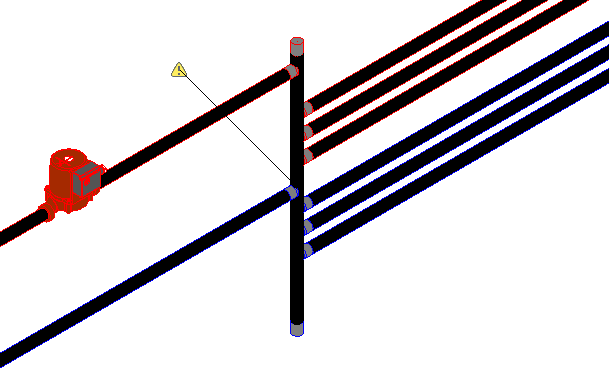

Tato hydraulická smyčka není oddělena žádnou spojkou. Pomocí nástroje Odstranit oddělení vyčistěte nežádoucí oddělení hydraulického systému.
 |
To může nastat, pokud je jedna strana smyčky oddělena, ale druhá strana ne. U koncovky spojující dvě strany se zobrazí upozornění. |
Oddělena je pouze jedna strana sekundární nebo terciární smyčky. Chcete-li správně vypočítat průtok a ztrátu tlaku, přidejte oddělení na druhý konec smyčky.
 |
Trubky jak na začátku, tak na konci smyčky by měly mít oddělení, aby při výpočtech smyček byly brány v potaz správné prvky. |

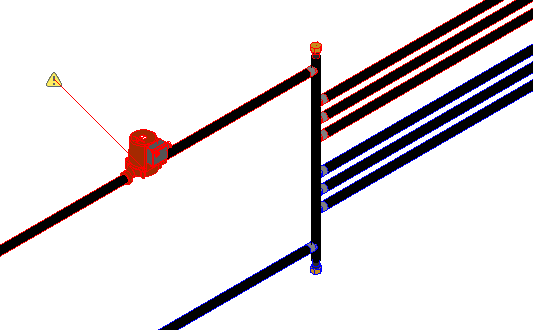

Počítaná ztráta tlaku u tohoto čerpadla nebude vypočítána, protože kritická trasa není uzavřenou smyčkou. Zkontrolujte, zda existují i jiná použitelná čerpadla uvnitř sekundární nebo terciární smyčky. Pomocí nástroje Přidat oddělení definujte sekundární nebo terciární smyčku.
 |
Tento stav je obvykle zapříčiněn tím, že ve smyčce nebo systému existuje více čerpadel. Pokud čerpadla náleží k samostatným smyčkám, možná bude potřeba použít oddělení hydraulického systému. Pokud jsou čerpadla spuštěna souběžně, možná bude potřeba vytvořit sadu čerpadel. |
V následující tabulce jsou informace o řešení potíží související s oddělením hydraulického systému.
| Problém | Řešení |
|---|---|

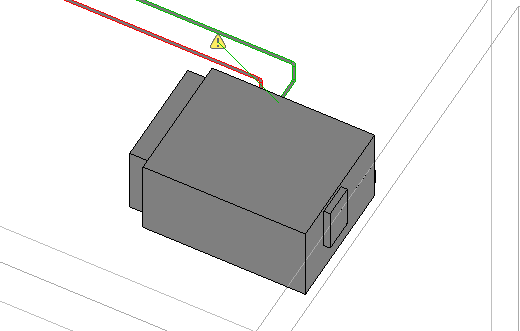

| Po hydraulickém oddělení sekundární hlavní trasy se v Prohlížeči systému nezobrazuje správná hierarchie, případně přehled upozornění související se smyčkou není snadné opravit. |
Systémy (přívodní a zpětné vedení) možná nejsou správně přiřazeny k trubkám v primární smyčce nebo hlavní trase. Strany přívodního a zpětného vedení by měly být spojité. Například pokud je celá hlavní trasa nastavena jako přívodní systém a zpětné vedení je před oddělením tvořeno dvěma systémy, nový sekundární systém vytvořený za oddělením nemusí být platný, což ovlivní výpočty a hierarchii systému. Podrobné informace naleznete ve videofilmu níže. |
