Při vkládání zarovnané kóty se hodnota mění podle jejího umístění.

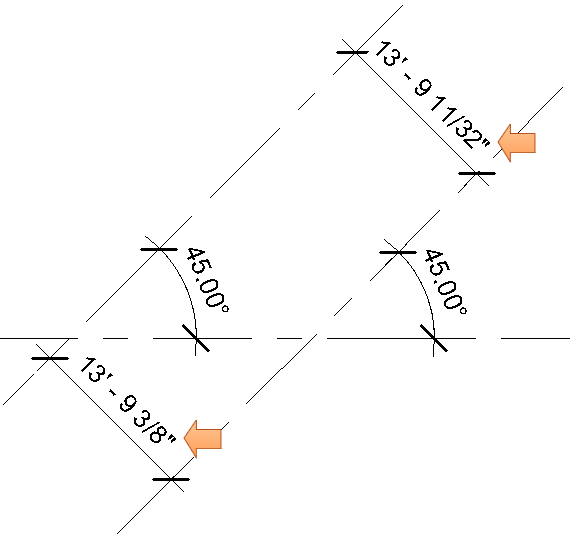

Problém: Hodnota zarovnané kóty se mění při vložení podle jejího umístění, případně dvě kóty měřící stejné prvky zobrazují různé hodnoty.
 |
 |
Příčina: Tento problém se může vyskytnout, pokud jsou zarovnané prvky vůči sobě nepatrně vychýleny z osy a nejsou tedy zcela rovnoběžné. Nástroj Zarovnaná kóta má při určování rovnoběžných prvků toleranci 0,002 stupně. Podle nastavení jednotek může tato tolerance ovlivnit hodnotu vykazovanou zarovnanou kótou.

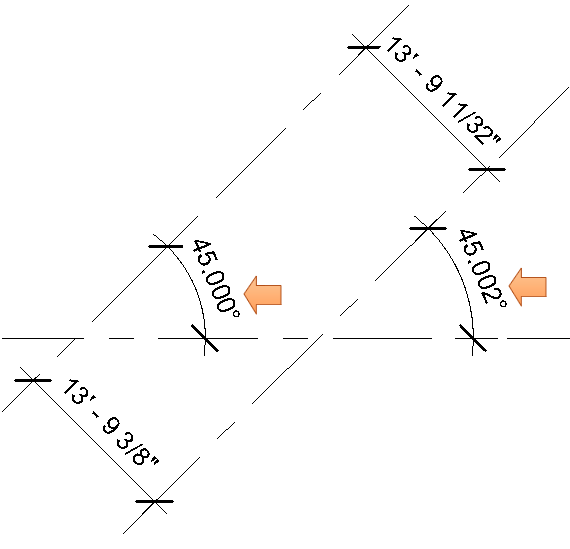

Řešení: Tyto problémy vyřešíte tak, že se ujistíte, že kótované prvky jsou naprosto rovnoběžné. Změňte zaokrouhlování úhlových jednotek na alespoň 3 desetinná místa. Umístěte úhlovou kótu na prvky, které mají být rovnoběžné, a upravte je tak, aby byly pod stejným úhlem. Pokud je rozdíl úhlu mezi prvky menší než 0.002 stupňů, upravte nastavení jednotek na Vlastní a nastavte pro zaokrouhlování vyšší hodnotu přesnosti.
