Čáry ohybu a dělicí čáry podlah

Nová funkce usnadňuje řízení čar ohybu a dělicích čar na tvarově upravovaných podlahách. Pomocí automaticky generovaných čar ohybu a dělicích čar můžete v modelu znázornit podmínky podlahy.

Ovládací prvky viditelnosti

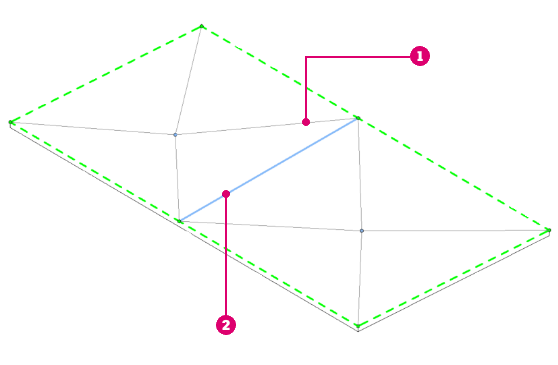

Objekty tvarově upravovaných podlah mají čáry ohybu a/nebo dělicí čáry . Tyto čáry jsou v místech, kde se protínají roviny tvarově upravované podlahy a mění sklony podlahy. Kategorie podlah obsahuje podkategorie pro čáry ohybu a dělicí čáry. Pomocí těchto podkategorií můžete ovládat způsob zobrazení čar v pohledech modelu.

Pomocí přepsání viditelnosti a zobrazení můžete ovládat čáry v jednom pohledu nebo můžete pomocí stylů objektů určit, jak se čáry zobrazí ve všech pohledech.

Pokud se existující model obsahující tvarově upravená podlaží upgraduje na verzi Revit 2023, převedou se vnitřní hrany na čáry ohybu a dělicí čáry. Dělicí čáry zdědí nastavení viditelnosti a zobrazení vnitřních hran před upgradem. Další informace o vzhledu prvků v modelech naleznete v tématech Viditelnost a grafické zobrazení v pohledech projektu a Styly objektů.

Převod čar ohybu na dělicí čáry

V režimu úprav tvaru nebo pomocí klávesy Tab můžete zvýraznit a vybrat čáru ohybu a převést čáry ohybu na dělicí čáry. Další informace naleznete v tématu Převod čar ohybu na dělicí čáry.

Poznámka: Lze převést pouze čáry ohybu na dělicí čáry. Dělicí čáry nelze převést na čáry ohybu. Čáry ohybu, které byly převedeny na dělicí čáry, lze převést zpět odstraněním dané dělicí čáry.
