Podpora připojování a importu souborů CAD

Bylo provedeno několik vylepšení podpory připojení a importu souborů CAD.

Připojování

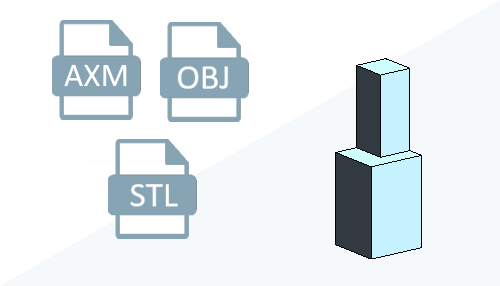

Jsou podporovány další typy souborů, které lze připojit k modelům aplikace Revit:

• AXM (FormIt)
• OBJ
• STL

Viz část Připojení souborů CAD.

Povolit oříznutí v pohledech

Soubory CAD mají parametr instance, který umožňuje vytváření řezů 3D prvků v souboru CAD. Pokud je parametr instance aktivován, 3D geometrie se zobrazí jako řez, pokud rovina řezu pohledu protíná 3D geometrii. Jestliže parametr instance není aktivován, geometrie CAD se zobrazí jako promítnutá v pohledech, i když rovina řezu protíná 3D geometrii souboru CAD. Viz část Ořezávání příchozí geometrie.

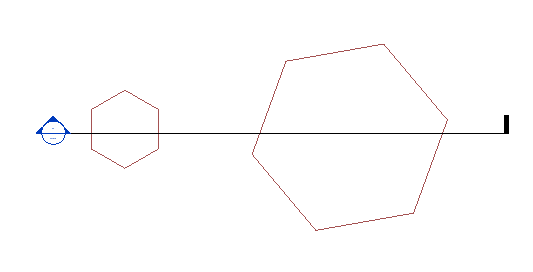

Půdorysný pohled souboru CAD

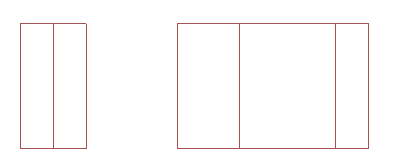

Možnost Povolit oříznutí v pohledech zakázána

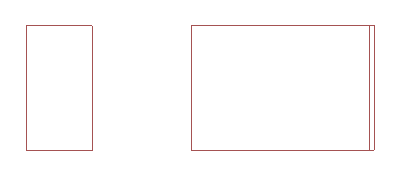

Možnost Povolit oříznutí v pohledech povolena

Umístění importu CAD

Všechny podporované typy souborů CAD lze při importu umístit do podlaží nebo pojmenovaných horizontálních referenčních rovin. V dialogu pro import pomocí rozevíracího seznamu Umístit v nastavte podlaží základny pro import souboru CAD. Pokud je rovina nebo podlaží hostitele odstraněna, lze zachovat polohu umístění importu. Viz část Nastavení pozice importovaných a připojených modelů.
