Pomocí ovládacích prvků umístění na kontextové kartě můžete řídit výšku dělicích čar při úpravách tvaru prvků.

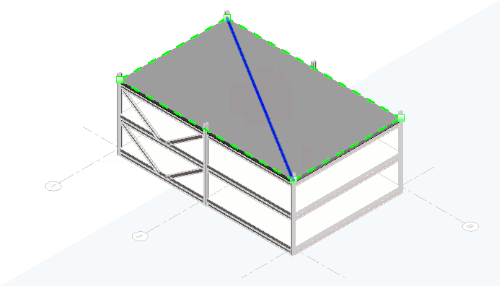

Umístění dělicí čáry
Výška dělicí čáry je řízena při jejím umístění. Ovládací prvky na kontextové kartě nastavují srovnávací rovinu použitou pro výšku dělicí čáry:
- Podél povrchu
– Dělicí čára je přidána vzhledem k povrchu. Hodnota zobrazená poblíž kurzoru udává výšku povrchu na základě nastavení Základní výška. Čára je přidána pomocí hodnoty Odsazení od povrchu.
- Absolutní
– Dělicí čára je přidána na základě hodnoty výšky. Hodnota zobrazená poblíž kurzoru udává výšku povrchu na základě nastavení Základní výška.
Po výběru srovnávací roviny nastavte výšku nebo hodnotu odsazení, čímž určíte polohu dělicí čáry.
Další informace naleznete v části Rozdělení prvku za účelem úprav tvaru.
Tuto funkci doporučili zákazníci na fóru Ideas a je popsána v harmonogramu vývoje produktu.
Řetězový výběr
Pomocí klávesy Tab a klávesy pro výběr vyberte řetěz dělicích čar. Po výběru upravte výšku celého řetězu čar pomocí ovládacích prvků na pásu karet. Tento způsob výběru a úpravy můžete použít k úpravě vrstevnic u prvků terénních útvarů.
