Možnosti publikování

Když je soubor CAD vydán do úložiště, klient úložiště publikuje soubor vizualizace. Funkce možností publikování umožňuje určit, jak jsou soubory vizualizace publikovány pro každou aplikaci CAD.

Poznámka: Tato funkce je dostupná pouze pro uživatele s oprávněními správce.

Můžete určit možnosti pro každou z následujících aplikací CAD:

2D Inventor
3D Inventor
Všechny aplikace AutoCAD
Poznámka: Toto nastavení je pouze pro ty aplikace, které jsou sdíleny všemi aplikacemi AutoCAD. Pokud není nastavení sdíleno všemi aplikacemi CAD, nebude zobrazeno.
Pouze AutoCAD
Pouze AutoCAD Mechanical
Pouze AutoCAD Electrical

Možnosti aplikace 2D Inventor

Tato tabulka popisuje možnosti publikace dostupné pro 2D Inventor. Některé možnosti mohou platit pro specifické edice aplikace Inventor.

Možnost	Popis
Všechny listy	Je-li zapnuta, vytvoří všechny z přítomných listů v souboru IDW. Je-li vypnuta, vytvoří pouze aktuální list.
Zobrazit v prohlížeči	Po vytvoření zobrazí soubor vizualizace v prohlížeči.
Typ DWF	Určuje, zda bude vytvořený soubor ve formátu DWF nebo DWFx.
Zapnout úpravu připomínek	Zapíná možnost úprav připomínek v souboru DWF.
Zapnout připomínky	Zapíná možnost přidání připomínek do souboru DWF.
Zapnout měření	Zapíná možnost měření dat v prohlížeči DWF.
Zapnout tisk	Zapíná možnost tisku z prohlížeče DWF.
Zahrnout 3D model	Zahrne do souboru DWF 3D verzi modelu.
Zahrnout prázdné vlastnosti	Zahrne do souboru DWF vlastnosti, které nemají žádnou hodnotu.
Potlačit barvu listu	Pokud je tato možnost zapnutá, použijí se k obarvení pozadí souboru DWF hodnoty definované v proměnných Barva listu červená, Barva listu zelená a Barva listu modrá.
Režim publikování	Určuje režim, který se použije k publikování souboru DWF.
Barva listu červená	Definuje množství modré barvy, které se použije pro pozadí. Celé číslo v rozsahu 0 až 255.
Barva listu zelená	Definuje množství zelené barvy, které se použije pro pozadí. Celé číslo v rozsahu 0 až 255.
Barva listu červená	Definuje množství červené barvy, které se použije pro pozadí. Celé číslo v rozsahu 0 až 255.
Zobrazit vyjmuté listy	Zahrnuje listy nastavené v souboru DWF jako Netisknout.
Zahrnout tabulky listů	Zahrne do souboru DWF tabulky listů.

Možnosti aplikace 3D Inventor

Tato tabulka popisuje možnosti publikace dostupné pro 3D Inventor. Některé možnosti mohou platit pro specifické edice aplikace Inventor.

Možnost	Popis
Pouze součásti rozpisky	Zahrnuje data rozpisky pro všechny součásti ve vyrovnaném formátu.
Struktura rozpisky	Vynutí uspořádání dat rozpisky ze sestavy všech součástí a podsestav do strukturovaného formátu.
Vlastnosti komponenty	Zahrnuje informace o vlastnostech jednotlivých komponent v sestavě.
Zobrazit v prohlížeči	Po vytvoření zobrazí soubor DWF v prohlížeči.
Typ DWF	Určuje, zda bude vytvořený soubor ve formátu DWF nebo DWFx.
Zapnout úpravu připomínek	Zapíná možnost úprav připomínek v souboru DWF.
Zapnout připomínky	Zapíná možnost přidání připomínek do souboru DWF.
Zapnout měření	Zapíná možnost měření dat v prohlížeči DWF.
Zapnout tisk	Zapíná možnost tisku z prohlížeče DWF.
Kvalita složení	Definuje rozlišení DWF.
Zahrnout všechny členy	Zahrne do souboru DWF všechny členy iSoučásti nebo iSestavy.
Zahrnout animace	Zahrne do souboru DWF animace prezentace.
Zahrnout prázdné vlastnosti	Zahrne do souboru DWF vlastnosti, které nemají žádnou hodnotu.
Zahrnout zobrazení návrhů	Zahrne do souboru DWF všechna zobrazení návrhů.
Zahrnout polohové reprezentace	Zahrne do souboru DWF všechny polohové reprezentace.
Režim rozsáhlé sestavy	Zlepšuje výkonnost a stabilitu při práci s rozsáhlými sestavami. Poznámka: Při použití tohoto režimu u malých sestav může dojít ke snížení výkonnosti. Při rozhodování, zda použít tento režim, zvažte velikost sestav, počet velkých sestav a typ dat v sestavách.
Hmotové vlastnosti	Vypočítá a uloží do souboru DWF fyzické vlastnosti modelu.
Režim publikování	Určuje režim, který se použije k publikování souboru DWF.
Publikovat snímek obrazovky	Sejme snímek obrazovky 3D výkresu a publikuje ho do souboru DWF jako jednoduchý obraz. Obraz nelze otáčet ani k němu vytvářet poznámky. Tato vlastnost se využívá ve spojení s vlastností DPI snímku obrazovky.
DPI snímku obrazovky	V celočíselném formátu stanovuje DPI zaznamenaného snímku obrazovky při zapnuté funkci Publikovat snímek obrazovky.
Rozvin plechové součásti	Zahrne do souboru DWF rozvin modelu.
Informace o stylu plechové součásti	Zahrne do souboru DWF informace o stylu plechové součásti.
Příprava svařence	Zahrne do souboru DWF informace o přípravě 3D svařence.
Symboly svařence	Zahrne do souboru DWF symboly 3D svařence.

Poznámka: Ve výchozím nastavení jsou vlastnosti a informace rozpisky při vytváření nového úložiště pro 3D soubory aplikace Inventor zapnuty.

Obecné možnosti aplikace AutoCAD

Tato tabulka popisuje možnosti publikování, které sdílejí všechny aplikace AutoCAD.

Možnost	Popis
Zahrnout informace o hladinách	Zahrne do souboru DWF informace o hladinách, tak aby bylo možné hladiny prohlížet.
Inicializace rozvržení	Inicializuje rozvržení do souborů a zajišťuje, aby vyhovovala aktuálním normám rozvržení. Tato vlastnost je zvlášť důležitá při vynucení věrnosti se staršími soubory CAD nebo při přidávání do úložiště pomocí aplikace Autoloader.
Cesta k souboru s protokolem	Určete cestu, kde chcete uložit soubor DWF.
Zapnout označení výkresu	Zapíná označování výkresu a umístí označení výkresu do určeného rohu každého výkresu anebo zaznamená protokol do souboru.
Použít nastavení stránky podle uživatelského souboru DWG	Ignoruje všechna další nastavení v dialogu Možnosti publikace a použije nastavení z publikující aplikace.
Typ vizualizace	Určuje, zda je soubor vytvořený při zařazení ve formátu DWF nebo DWFx.

Možnosti aplikace AutoCAD

Tato tabulka popisuje možnosti publikace dostupné pro vertikální produkty AutoCAD. Některé možnosti mohou platit pro specifické aplikace AutoCAD (například AutoCAD Electrical).

Možnost	Popis
Centrovat výkres	Vystředí výkres na stránce.
Orientace výkresu	Nastaví orientaci výkresu na výšku nebo na šířku.
Přizpůsobit papíru	Přizpůsobí výkres papíru, na který se bude tisknout.
Skrýt objekty ve výkresovém prostoru	Skryje objekty ve výřezu výkresového prostoru.
Zahrnout rozvržení	Zahrne do souboru vizualizace všechna rozvržení.
Zahrnout modelový prostor	Zahrne do souboru vizualizace modelový prostor.
Velikost papíru (britské jednotky)	Určuje velikost papíru v palcích. Zadejte vnitřní název (ne zobrazený název) velikosti papíru, který je definován v konfiguračním souboru (PC3). Například pro velikost papíru 11x17 palců byste zadali ANSI_B_(11.00_x_17.00_Inches).
Velikost papíru (metrické jednotky)	Určuje velikost papíru v milimetrech. Zadejte vnitřní název (ne zobrazený název) velikosti papíru, který je definován v konfiguračním souboru (PC3). Například pro velikost papíru A4 byste zadali ISO_A4_(210.00_X_297.00_MM).
Tloušťka čáry vykreslovaného objektu	Zahrne do obrazu tloušťky čar objektů.
Vykreslit výkresový prostor nakonec	Vykreslí nejdříve geometrii modelového prostoru než geometrii výkresového prostoru. Zapnutím této možnosti se změní umístění karty Model v souborech s rozvržením a modelem.
Tabulka stylu vykreslení	Určuje soubor plotru nebo konfigurační soubor plotru (PC3).
Vykreslit obráceně	Vykreslí výkres s natočením o 180 stupňů.
Vykreslit pomocí stylů vykreslení	Při vytváření souboru DWF vykreslí informace o stylech.
Kvalita	Nastaví kvalitu zobrazení souboru DWF.
Měřítko tlouštěk čar	Změní měřítko tlouštěk čar podle měřítka tisku.
Vykreslení se stínováním	Určuje možnosti vykreslení se stínováním.
Oblast vykreslení	Určuje oblast vykreslení.

Možnosti aplikace Revit

Tato tabulka popisuje možnosti publikování dostupné v aplikaci Revit.

Možnost	Popis
Formát obrázku DWF	Určuje, zda je soubor bezeztrátový nebo ztrátový.
Kvalita obrázku DWF	Určuje, zda budou obrázky ve formátu DWF exportovány jako soubory PNG (výchozí) nebo v komprimovaném formátu JPG s nastavením kvality (nízká, střední, vysoká).
Formát papíru	Určuje formát papíru (ISOxx, ANSIxx, ARCHxx) pro 2D pohledy a listy.
Vybraný typ pohledů	Určete, které pohledy chcete publikovat. Jeden – publikuje poslední uložený pohled nebo výchozí pohled. Listy v modelu – publikuje všechny listy. Pohledy v modelu – publikuje všechny pohledy. Všechny pohledy a listy v modelu – publikuje všechny listy a všechny pohledy.
Export plochy	Určuje export vlastností plochy odděleně od geometrické reprezentace, aby jednotlivé místnosti a jejich data mohla být zobrazena pomocí softwaru pro správu zařízení (například aplikace Autodesk FMDesktop) nebo softwaru pro připomínkování ve formátu DWF (například aplikace Autodesk Design Review).
Export dat objektů	Určuje export vlastností instancí a typů objektů v exportovaných pohledech. Další informace naleznete v tématu Export dat objektů do souborů DWF nápovědy k aplikaci Revit.
Orientace výkresu	Určuje, zda jsou výkresy orientovány na šířku nebo na výšku.
Při chybě zastavit	Určuje, zda se procesor úloh zastaví, když dojde k chybě.
Typ DWF	Určuje, zda bude vytvořený soubor ve formátu DWF nebo DWFx.

Správa možností publikování

Poznámka: Konfigurovat možnosti publikování smí pouze správce.

Klikněte na možnost Nástroje Správa Nastavení úložiště.
V dialogu Nastavení úložiště klikněte na kartu Vizualizace.
Klikněte na tlačítko Možnosti.

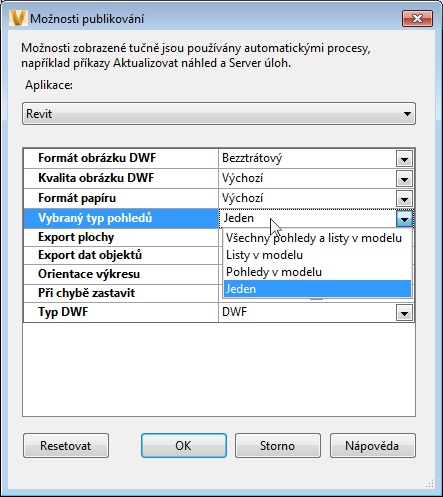

V dialogu Možnosti publikování vyberte ze seznamu Aplikace programy, pro které chcete přizpůsobit nastavení vizualizace.
Zaškrtněte políčko vedle každé možnosti publikování, kterou chcete zapnout. Nebo pokud má možnost předdefinované hodnoty, vyberte hodnotu ze seznamu ve sloupci Vlastní.
Kliknutím na tlačítko OK uložíte změny a zavřete dialog Možnosti publikování.

Poznámka: Chcete-li obnovit změny aktuální relace na výchozí hodnoty, můžete kdykoliv kliknout na tlačítko Obnovit.
