Vzorové – Použití způsobů číslování v dialogu nástroje Data Standard

Použití způsobů číslování aplikace Vault můžete vynutit názvy souborů, když uživatel vytvoří nový soubor nástroje Data Standard.

Filtrování způsobů číslování

V nainstalovaném příkladu rozevírací seznam Způsob číslování zobrazuje všechny aktivované způsoby číslování. V souboru XAML je rozevírací seznam provázán s funkcí GetNumSchms prostředí PowerShell.

Funkce GetNumSchms umožňuje snadné určení schémat, která se zobrazují uživateli.

Filtrování způsobů číslování podle typu souboru v aplikaci Inventor

Bez nástroje Data Standard může uživatel vždy vybírat ze všech aktivovaný způsobů číslování aplikace Vault. Pomocí následující implementace funkce GetNumSchms lze zpřístupnit různé způsoby číslování pro komponenty (soubory IPT a IAM) a výkresy (soubory IDW, IPN a DWG). Aby příklad fungoval, je nutné v aplikaci Vault definovat způsoby číslování začínající řetězcem COMP a DRAWING:

C:\ProgramData\Autodesk\Vault 2016\Extensions\DataStandard\CAD\addinVault\Default.ps1

...
function GetNumSchms
{
    try
    {
        $numSchems = $vault.DocumentService.GetNumberingSchemesByType('Activated')
    }
    catch [System.Exception]
    {
        #[System.Windows.MessageBox]::Show($error)
    }
    $fileName = $Prop["DocNumber"].Value
    $fileExt = [System.IO.Path]::GetExtension($fileName)
    $ret = @()
    foreach ($item in $numSchems)
    {
        if (($fileExt -eq ".iam" -or $fileExt -eq ".ipt") -and $item.Name.StartsWith("COMP"))
        {
            $ret += $item.Name
        }
        elseif (($fileExt -eq ".idw" -or $fileExt -eq ".ipn" -or $fileExt -eq ".dwg") -and $item.Name.StartsWith("DRAWING"))
        {
            $ret += $item.Name
        }
    }
    return $ret
}
...

Přizpůsobení názvu souboru

Data Standard for Vault

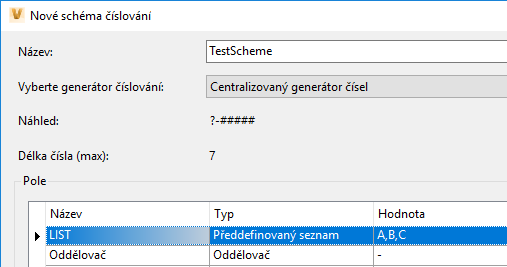

Představte si, že máte následující způsob číslování s názvem TestScheme.

Nyní chcete k názvu souboru připojit předponu s pevně daným textem určeným typem vybraného dokumentu:

ENG- pro sestavy a součásti aplikace Inventor (například ,ENG-A-00004.ipt),
ENGDOC- pro výkresy aplikací AutoCAD a Inventor a prezentace aplikace Inventor (například ENGDOC-B-00001.idw),
OFF- pro všechny ostatní soubory (například OFF-C-00002.docx).

Po kliknutí na tlačítko OK v dialogu CreateFileDialog (Nový standardní soubor ...) se před přidáním souboru do úložiště zavolá funkce prostředí PowerShell GetNewFileName. Zde máte možnost upravit název souboru a přidat informace uložené v jiných vlastnostech.

C:\ProgramData\Autodesk\Vault 2016\Extensions\DataStandard\Vault\addinVault\Default.ps1

...
function GetNewFileName
{
    $prefix = ""
    if($dsWindow.FindName("NUMSCHEME").IsEnabled -eq $false)
    {
        $fileName = $dsWindow.FindName("FILENAME").Text
    }
    else{
        $fileName = $Prop["_GeneratedNumber"].Value
        if (($Prop["_FileExt"].Value -eq ".ipt") -or ($Prop["_FileExt"].Value -eq ".iam"))
        {
            $prefix = "ENG-"
        }
        elseif (($Prop["_FileExt"].Value -eq ".dwg") -or ($Prop["_FileExt"].Value -eq ".idw") -or ($Prop["_FileExt"].Value -eq ".ipn"))
        {
            $prefix = "ENGDOC-"
        }
        else
        {
            $prefix = "OFF-"
        }
    }
    $newfileName = $prefix + $fileName + $Prop["_FileExt"].Value
    return $newfileName
}

Nástroj Data Standard pro aplikace CAD

Pomocí nástroje Data Standard pro aplikace Inventor a AutoCAD můžete nakonfigurovat kombinaci hodnot vlastností a vygenerovaného čísla souboru.

Představte si například, že chcete automaticky vytvořit jedinečné názvy souborů ve formátu N-<Název>-####.ipt, kde se vždy použije předpona N-, část <Název> zadá uživatel jako hodnotu vlastnosti Title, #### je automaticky vygenerované číslo a .ipt je přípona souboru.

To lze provést úpravou elementu <FileNameDefinition> v souboru Inventor.cfg nebo AutoCAD.cfg.

C:\ProgramData\Autodesk\Vault 2016\Extensions\DataStandard\CAD

<?xml version="1.0" encoding="utf-8"?>
<Configuration>
    <PathDefinition>{Workspace}\{Prop[Folder].Value}</PathDefinition>
    <FileNameDefinition>N-{Prop[Title].Value}-{Prop[DocNumber].Value}</FileNameDefinition>
    <PropertyDefinitions>
        <PropertyDefinition PropertyName="DocNumber" DataType="Text" InitialValue="{PathAndFileNameHandler.FileName}" />
...

Vlastnost DocNumber obsahuje generované číslo, protože je definována v atributu GeneratedNumberProperty="DocNumber" v ovládacím prvku DSNumSchemeCtrl v souboru Inventor.xaml.

Použití číslování aplikace Vault bez zobrazení ovládacího prvku způsobu číslování v dialogu

Pokud z výchozího souboru File.xaml odeberete ovládací prvek DSNumSchemeCtrl a rozevírací seznam NumSchms, uživatel nebude moci vybrat způsob číslování.

Data Standard for Vault

V následující ukázkové implementaci funkce GetNewFileName se jako parametr pro způsob číslování používá způsob číslování TestScheme z výše uvedeného příkladu a hodnota uložená ve vlastnosti Title.

C:\ProgramData\Autodesk\Vault 2016\Extensions\DataStandard\Vault\addinVault\Default.ps1

...
function GetNewFileName
{
    $numSchemes = $vault.DocumentService.GetNumberingSchemesByType([Autodesk.Connectivity.WebServices.NumSchmType]::Activated)
    $testNumScheme = $numSchemes | Where-Object { $_.Name.Equals("TestScheme") }
    $NumGenArgs = @()
    $NumGenArgs += $Prop["Title"].Value
    $genNum = $vault.DocumentService.GenerateFileNumber($testNumScheme.SchmID, $NumGenArgs)
    return $genNum + $Prop["_FileExt"].Value
}
...

Nástroj Data Standard pro aplikace CAD

Implementace pro aplikace Inventor a AutoCAD je podobná jako ve výše uvedeném příkladu. Místo vrácení názvu souboru je však nutné do vlastnosti DocNumber uložit vygenerované číslo. Tato vlastnost se pak použije k nastavení názvu aktuálního souboru:

C:\ProgramData\Autodesk\Vault 2016\Extensions\DataStandard\CAD\addinVault\Default.ps1

...
function OnPostCloseDialog
{
    if ($Prop["_CreateMode"].Value)
    {
        $numSchemes = $vault.DocumentService.GetNumberingSchemesByType([Autodesk.Connectivity.WebServices.NumSchmType]::Activated)
        $testNumScheme = $numSchemes | Where-Object { $_.Name.Equals("TestScheme") }
        $NumGenArgs = @()
        $NumGenArgs += $Prop["Title"].Value
        $genNum = $vault.DocumentService.GenerateFileNumber($testNumScheme.SchmID, $NumGenArgs)
        $Prop["DocNumber"].Value = $genNum
    }
}
...
