Pomocí příkazu Razník z úložiště Vault můžete v aplikaci Inventor vyhledat tvar 3D iPrvku v úložišti a vložit jej do plochy na středových uzlech děr náčrtu.
Razníky plechu jsou iPrvky s dalšími atributy, které vyřezávají jednoduché nebo složité tvary děr na plochách součástí, včetně vyříznutí přes ohyb.
Poznámka: Před použitím příkazu razníku je nutné mít 2D náčrt s alespoň jedním středovým bodem díry.

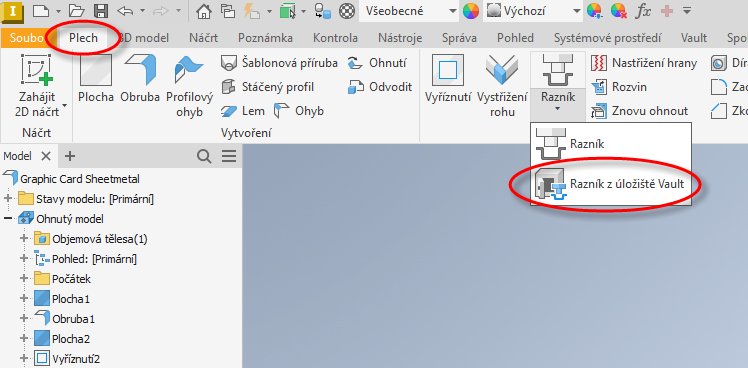

- Na pásu karet klikněte na kartu Plech > Razník a vyberte možnost Razník z úložiště Vault.
- V dialogu Vybrat soubor z aplikace Vault vyhledejte tvar razníku a klikněte na tlačítko Otevřít. Otevře se dialog Razník.
Další informace o nástroji razníku naleznete v nápovědě k aplikaci Inventor.
