Verbunde sind Knoten, die Unterdiagramme enthalten, die aus anderen Knoten bestehen, möglicherweise einschließlich anderer Verbunde. Sie können verwendet werden, um große Diagramme für eine bessere Lesbarkeit zu organisieren und zu vereinfachen.
Rendern > Material-Editor > Erweiterter Material-Editor > Allgemein > Verbund
Erstellen eines Verbunds
So erstellen Sie einen Verbund in der aktiven Ansicht:
- Wählen Sie einen oder mehrere Knoten in einem Diagramm oder in einem anderen bearbeitbaren Verbund aus.
- Öffnen Sie das Kontextmenü > Paketknoten in zusammengesetztem Element.
Die ausgewählten Knoten werden in das neue zusammengesetzte Element aufgenommen, und alle vorhandenen Verbindungen werden zu Anschlüssen.

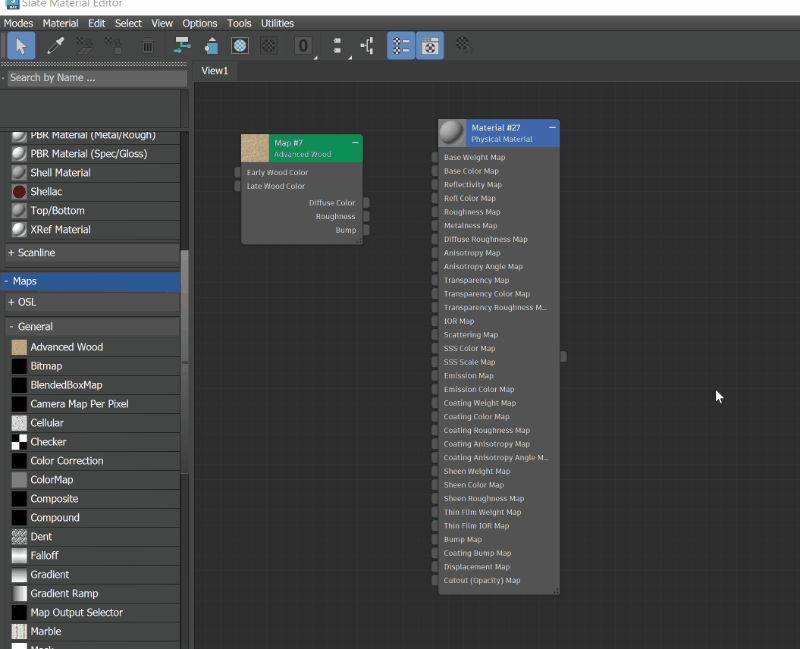

Erstellen eines Verbunds in der aktiven Ansicht.
Bearbeiten eines Verbunds
Sie können einen Verbund folgendermaßen bearbeiten:
- Doppelklicken Sie auf den Verbund, um ihn zu öffnen und das interne Unterdiagramm zu bearbeiten.
- Klicken Sie mit der rechten Maustaste auf den Verbund, um ihn umzubenennen.
Verschieben von Attributen in einem Verbund
So verschieben Sie Schlüsselattribute auf die oberste Ebene eines Verbunds:
- Doppelklicken Sie auf einen Verbund, um ihn zu öffnen.
- Suchen Sie den Attributanschluss, den Sie verschieben möchten.
- Ziehen Sie die Maus nach außen und lassen Sie die Verbindungslinie für den gewünschten Attributanschluss los.
- Wählen Sie als Eingabe-/Ausgabeparameter "Freilegen" aus.
Anmerkung: Eingangs- und Ausgangsports können beide auf die oberste Ebene eines Verbunds verschoben werden.
Um ein verschobenes Attribut umzubenennen, klicken Sie mit der rechten Maustaste auf das verschobene Attribut innerhalb des Verbunds und wählen Sie "Umbenennen" aus.

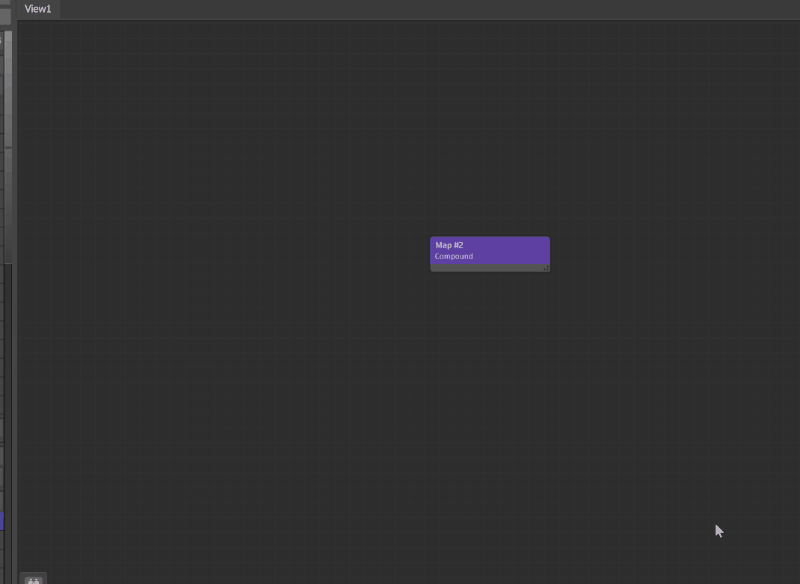

Verschieben eines Attributs in einem Verbund
Entpacken eines Verbunds
Das Entpacken eines Verbunds ist das Gegenteil zum Erstellen eines Verbunds. Beim Entpacken eines Verbunds wird dessen Inhalt eine Ebene tiefer "ausgepackt". Alle Verbindungen bleiben erhalten. So entpacken Sie einen Verbund:
- Klicken Sie mit der rechten Maustaste auf den Verbund und wählen Sie "Zusammengesetztes Element entpacken" aus.
Speichern eines Verbunds
Sie können einen Verbund zur Wiederverwendung in der Materialbibliothek speichern:
-
Klicken Sie mit der rechten Maustaste auf den Verbund und wählen Sie "Zu Materialbibliothek hinzufügen" aus.
