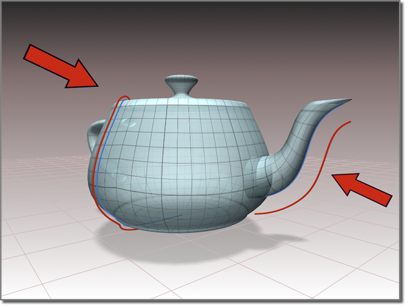

Dieser Befehl erstellt die Versatzkurve einer auf der Oberfläche liegenden Kurve. Anders ausgedrückt, muss die übergeordnete Kurve zu einem der folgenden Kurventypen gehören: Oberfläche-Oberflächenschnittkurve, U-Isokurve, V-Isokurve, Normalenprojektionskurve, Vektorprojektionskurve, KS-Kurve auf Oberfläche oder Punktkurve auf Oberfläche. Die Versatzkurve ist eine Normale der Oberfläche. Das heißt, die neue Kurve liegt entweder über oder unter der Oberfläche, der genaue Abstand hängt vom Abstandsbetrag ab.
-
Wählen Sie ein NURBS-Objekt aus. >
Modifikatorgruppe > Rollout Kurven erstellen > Gruppenfeld Abhängige Kurven > Schaltfläche Flächenversatz
-
Wählen Sie ein NURBS-Objekt aus. > Modifikatorgruppe > NURBS-Erstellungsgruppe > (Flächenversatzkurve erstellen)
Erstellen von Oberflächenversatzkurven
Prozeduren
So erstellen Sie eine Oberflächenversatzkurve:
- Aktivieren Sie in der NURBS-Erstellungsgruppe (Oberflächenversatzkurve erstellen).
- Setzen Sie den Cursor auf eine Kurve, die auf der Oberfläche liegt, und ziehen Sie mit der Maus, um den Abstandsbetrag festzulegen. Lassen Sie die Maustaste los, um die Kurvenerstellung abzuschließen.
Das NURBS-Objekt muss mindestens eine NURBS-Oberfläche mit einer Kurve darauf enthalten.
Benutzeroberfläche
Rollout "Oberflächenversatzkurve" (bei Erstellung)
- Versatz
-
Abstand, um den die Kurve von der Oberfläche versetzt wird, auf der sich die übergeordnete Kurve befindet.
Rollout "Oberflächenversatzkurve" (bei Änderungen)
- Versatz
-
Abstand, um den die Kurve von der Oberfläche versetzt wird, auf der sich die übergeordnete Kurve befindet.
Dieser Parameter kann animiert werden.
- Kurve ersetzen
-
Ermöglicht Ihnen das Ersetzen der übergeordneten Kurve. Klicken Sie auf die Schaltfläche, und wählen Sie die Kurve aus, die die ursprüngliche übergeordnete Kurve ersetzen soll.
