Kurvenpunkt

Dieser Befehl erstellt einen abhängigen Punkt, der sich auf einer Kurve oder in Relation zu einer Kurve befindet.

Wählen Sie ein NURBS-Objekt aus. > Modifikatorgruppe > Rollout "Punkte erstellen" > Bereichsfeld "Abhängige Punkte" > Schaltfläche "Kurvenpunkt"
Wählen Sie ein NURBS-Objekt aus. > Modifikatorgruppe > NURBS-Erstellungsgruppe > (Kurvenpunkt erstellen)

Der Punkt kann sich auf oder neben der Kurve befinden. Befindet er sich auf der Kurve, kann seine Position nur mit der U-Position gesteuert werden. Die U-Position legt eine Position entlang der Kurve (anhand der lokalen U-Achse der Kurve) fest. Die Position eines Punkts im Verhältnis zur U-Position kann auf drei Arten geändert werden.

Vorgehensweise

So erstellen Sie einen abhängigen Kurvenpunkt:

Aktivieren Sie in der NURBS-Erstellungsgruppe (Kurvenpunkt erstellen).
Klicken Sie entlang einer Kurve, um den Punkt zu positionieren.
Während dieses Vorgangs werden die Kurve und die Position des Mauszeigers hervorgehoben.
Passen Sie auf der Punkt-Unterobjektebene die Punktposition im Verhältnis zur Kurve durch Ändern der Kurvenpunktparameter im Rollout "Kurvenpunkt" an.
Klicken Sie die rechte Maustaste, um die Punkterstellung zu beenden.

Benutzeroberfläche

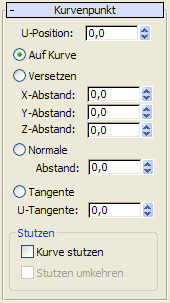

Wenn ein Kurvenpunkt-Unterobjekt gewählt ist, wird das Rollout "Kurvenpunkt" eingeblendet.

U-Position

Gibt die Position des Punkts auf der Kurve oder im Verhältnis zur Kurve an.

Auf Kurve

Wenn diese Option aktiviert ist, liegen die Punkte auf der Kurve an der U-Position.

Versatz

Verschiebt den Punkt anhand einer relativen (Objektraum-) X-,Y-, Z-Position.

Diese ist relativ zur U-Position.

"X-Abstand", "Y-Abstand" und "Z-Abstand"

Legt die Objektraumposition des Versatzkurvenpunkts fest.

Normal

Verschiebt den Punkt in Richtung der Kurvennormalen an der U-Position.

Abstand

Legt die Entfernung entlang der Kurvennormalen fest. (Negative Werte verschieben den Punkt in der der Normalen entgegengesetzten Richtung.)

Tangente

Verschiebt den Punkt entlang der Tangente an der U-Position.

U-Tangente

Legt die Entfernung von der Kurve entlang der Tangente fest.

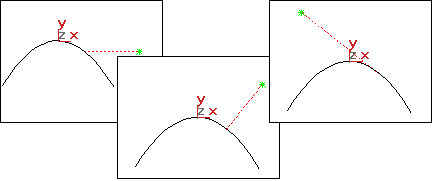

Versatz-, Normalen- und Tangentenverschiebung eines Kurvenpunkts

Stutzen (Bereich)

Mit den Optionen in diesem Bereich können Sie die übergeordnete Kurve stutzen.

Kurve stutzen: Wenn diese Option aktiviert ist, wird die übergeordnete Kurve anhand der U-Position des Kurvenpunkts gestutzt. Wenn sie deaktiviert ist (Vorgabe), wird die übergeordnete Kurve nicht gestutzt.
Stutzen umkehren: Wenn dieses Kontrollkästchen aktiviert ist, wird in entgegengesetzter Richtung gestutzt.

Basiskurve ersetzen: (Nur zum Änderungszeitpunkt.) Ermöglicht Ihnen das Ersetzen der übergeordneten Kurve. Klicken Sie auf diese Schaltfläche, und wählen Sie die neue Kurve aus, auf der der Kurvenpunkt basieren soll.
