Modifikator "Schnitt"

Mit dem Modifikator "Schnitt" können Sie eine Schnittebene erstellen, die das Netz aufschneidet und so anhand der Position des Gizmos der Schnittebene neue Scheitelpunkte, Kanten und Flächen erstellt. Die Scheitelpunkte können das Netz entweder verfeinern (unterteilen) oder teilen, und Sie können das Netz auch von einer Seite der Ebene entfernen. Mit Radialschnitten können Sie ein Objekt auch auf der Grundlage von minimalen und maximalen Winkeln aufschneiden.

Wählen Sie ein Objekt aus. > Modifikatorgruppe > Modifikatoren-Liste > "Objektraummodifikatoren" > "Schnitt"
Vorgabe-Menü: Wählen Sie ein Objekt aus. > Menü "Modifikatoren" > Parameterverformung > Schnitt
Alternatives Menü: Wählen Sie ein Objekt aus. > Menü "Modifikatoren" > Geometrie (parametrisch) > Schnitt

Mit dem Modifikator "Schnitt" können Gruppen, ausgewählte Objekte oder Unterobjektauswahlen von Flächen aufgeschnitten werden. Er funktioniert ähnlich wie die Funktion "Bearbeitbares Netz" "Kante" "Schnitt", nur müssen die Objekte keine bearbeitbaren Netze oder Polys sein.

Schnitte durch eine Baugruppe

Sie können die Schnittebene animieren und dabei ihre Position und Rotation ändern. Sie können Objekte auch durch Animieren des Gizmos "Schnittebene" zusammen mit den Optionen "Oberen Teil entfernen" und "Unteren Teil entfernen" allmählich ein- und ausblenden.

Oben: Originalobjekt

Mitte: Objekt ohne Oberteil

Unten: Objekt ohne Unterteil

Mehrere Schnitte

Um mehrere Schnitte an einem Objekt zu erzeugen, müssen Sie mehrere Schnittmodifikatoren anwenden. Wenn die Geometrie nicht parametrisch bleiben muss, können Sie sie in ein bearbeitbares Netz oder Poly reduzieren, und das entsprechende Schnitthilfsmittel verwenden (siehe Ausschneiden und Aufschneiden (Bearbeitbares Netz) und Bereich "Ausschneiden & Aufschneiden" (Polynetz). Dieses Hilfsmittel ist einfacher zu verwenden, wenn Sie mehrere Schnitte an einem Objekt vornehmen. Jedoch kann das Objekt seine Erstellungsparameter nicht beibehalten.

Wichtig: Sie können die Schnittfunktion für Unterobjektauswahlsätze verwenden, indem Sie nur die ausgewählten Flächen aufschneiden oder entfernen. Da jedoch ausgewählte Flächen aufgeschnitten und nicht ausgewählte angrenzende Flächen nicht aufgeschnitten werden, können "Löcher" an der Kante des Netzes entstehen, an der der Schnitt vorgenommen wird. Diese Löcher können unter Umständen problematisch werden und zu Unregelmäßigkeiten beim Glätten und Rendern führen. Löcher entstehen nur dann, wenn "Einwirken auf Flächen" aktiviert wurde.

Benutzeroberfläche

Modifikatorstapel

Schnittebene

Auf dieser Unterobjektebene können Sie das Gizmo transformieren und animieren wie jedes andere Objekt und so bestimmen, wo der Schnitt erfolgt. Eine Skalierung des Gizmos hat keine Wirkung, da seine Größe effektiv unendlich ist. Wenn Sie die Größe des Schnitts begrenzen müssen, sollten Sie ihn eher mit einem Unterobjektauswahlsatz von Flächen als mit dem gesamten Objekt durchführen.

Weitere Informationen zur Stapelanzeige finden Sie unter Modifikatorstapel.

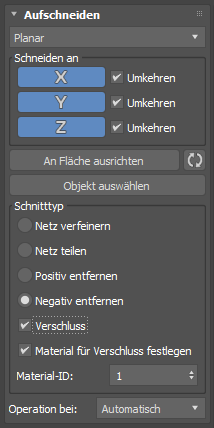

Rollout "Schnittparameter"

Menü "Schnitttyp": Wählen Sie den Schnitttyp aus, entweder "Planar" oder "Radial".

Bereich "Segment entlang"

Schaltflächen X, Y, Z: Schneidet das Objekt entlang der ausgewählten Achsen.
Umkehren (nur Typ "Planar"): Wenn diese Option aktiviert ist, wird der Schnitt auf die gegenüberliegende Seite der entsprechenden Achse umgekehrt.

Bereich "Radialschnitt"

Dieser Bereich wird nur bei Auswahl von "Radial" als Schnitttyp angezeigt.

Winkel 1: Gibt den minimalen Winkel des Radialschnitts an.
Winkel 2: Gibt den maximalen Winkel des Radialschnitts an.

Schaltfläche "An Fläche ausrichten": Wählt die Fläche für die Ausrichtung des Gizmos aus.
Schaltfläche "Gizmo zurücksetzen": Setzt das Gizmo auf die Vorgabeposition zurück.
Schaltfläche "Objekt auswählen": Wählt ein Referenzobjekt aus der Szene aus.

Bereich "Schnitttyp"

Durch die Auswahl eines Schnitttyps wird festgelegt, wie sich die Schnittebene auf die Geometrie auswirkt, auf die sie angewendet wurde.

Netz verfeinern (nur Typ "Planar"): Fügt neue Scheitelpunkte und Kanten im Schnittbereich zwischen Geometrie und Schnittebene hinzu. Die durch die Ebene geschnittenen Flächen werden in neue Flächen unterteilt.
Netz teilen (nur Typ "Planar"): Fügt einen doppelten Satz von Scheitelpunkten und Kanten entlang der Grenzebene hinzu. Dies führt zu zwei getrennten Netzen (jeweils eines auf jeder Seite der Schnittebene), die auf Wunsch auch unterschiedlich modifiziert werden können. Hiermit können Sie ein Netz in zwei Teile teilen.
Positiv entfernen: Entfernt den positiven Teil des Netzes.
Negativ entfernen: Entfernt den negativen Teil des Netzes.
Verschließen: Wenn diese Option aktiviert ist, werden alle Löcher im Netz entlang der Begrenzungskanten automatisch verschlossen.
Material für Verschluss festlegen: Wenn diese Option aktiviert ist, werden alle Löcher entlang der Begrenzungskanten, für die eine bestimmte Material-ID eingestellt ist, automatisch verschlossen.
Material-ID: Stellt die Material-ID auf "Verschließen" ein.

Einwirken auf

Legt fest, wie der Schnitt mit Folgendem verfährt:

Automatisch
Poly
Netz

Einwirken auf Fläche und Einwirken auf Polygon

Prozeduren

Beispiel: So durchschneiden Sie ein Objekt vertikal

Erstellen Sie einen Teekanne-Grundkörper.
Wenden Sie den Modifikator "Schnitt" an.
Das Gizmo "Schnittebene" wird an der Unterseite der Teekanne angezeigt.
Erweitern Sie im Modifikatorstapel die Hierarchie des Modifikators "Schnitt", und markieren Sie das Gizmo "Schnittebene".
Verschieben Sie das Schnittebenen-Gizmo, sodass es die Mitte der Teekanne schneidet.
Drehen Sie das Schnittebenen-Gizmo, bis es vertikal ist.
Aktivieren Sie Oberen Teil entfernen.
Die Rückseite der Teekanne wird weggeschnitten.
Aktivieren Sie Unteren Teil entfernen.
Die Vorderhälfte der Teekanne wird weggeschnitten.

Beispiel: So animieren Sie das Erscheinungsbild einer Teekanne mit dem Modifikator "Schnitt":

Erstellen Sie einen Teekanne-Grundkörper. Wählen Sie für das Ansichtsfenster den Drahtgittermodellmodus.
Wenden Sie den Modifikator "Schnitt" an.
Das Gizmo "Schnittebene" wird an der Unterseite der Teekanne angezeigt.
Markieren Sie im Modifikatorstapel das Gizmo "Schnittebene".
Aktivieren Sie (Auto-Key), und bewegen Sie den Zeitschieber auf Frame 10.
Verschieben Sie das Schnittebenen-Gizmo über den Deckel der Teekanne. Geben Sie die Animation wieder, um zu überprüfen, ob die Schnittebene animiert ist.
Ändern Sie den Schnittyp von "Netz verfeinern" (Vorgabe) in "Oberen Teil entfernen". Spielen Sie die Animation erneut ab.
Erstellen Sie eine Kopie der Teekanne in derselben Position (wählen Sie aus dem Menü "Bearbeiten" "Klonen", und klicken Sie auf "OK", um die Vorgabeeinstellungen zu akzeptieren).
Weisen Sie dem Klon ein Drahtgittermodell-Material zu, und ändern Sie den Schnittyp für den Klon in "Unteren Teil entfernen".
Geben Sie die Animation wieder.
Das Drahtgittermodell der Teekanne wird in ein vollständig schattiertes Objekt transformiert.
