Advance Steel-Projekte bestehen aus mehreren Dateien. Für eine bessere Verwaltung müssen die Dateien im selben Verzeichnis auf dem Laufwerk gespeichert werden.
Projektstruktur
Advance Steel-Projekte bestehen aus mehreren Dateien:
- Eine Master-Datei: die DWG-Datei, die das Modell enthält
- Eine Gruppe von abgeleiteten Dateien: Detailzeichnungen, Stücklisten, NC-Dateien usw.
Es wird empfohlen, einen Ordner mit demselben Namen wie die DWG-Datei für das Modell am gewünschten Speicherort auf dem Laufwerk zu erstellen und die Modellzeichnung in diesem Ordner und mit demselben Namen zu speichern. Während das Projekt komplexer wird und abgeleitete Dokumente erstellt werden, erstellt Advance Steel einen Unterordner am Speicherort der DWG-Master-Datei, der den Namen dieser DWG-Datei trägt. In diesem Ordner werden nach Bedarf automatisch weitere Unterordner für Details (Zeichnungen), Stücklisten, Berechnungen, NC-Dateien usw. erstellt.

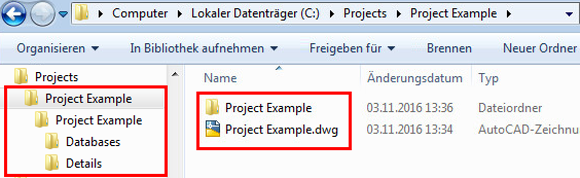

Beispiel:
Projektinformationen
Die Projektinformationen werden dazu verwendet, die Planköpfe der erstellten Zeichnungen und Stücklisten automatisch auszufüllen. Projektinformationen sind für das Modell festgelegt und werden mit der DWG-Datei des Modells gespeichert.
Projekterstellungsschritte
Um ein neues Projekt zu starten, führen Sie die folgenden Schritte durch:
- Erstellen Sie eine neue Zeichnung.
- Legen Sie die Projektinformationen fest.
- Speichern Sie die Datei.
