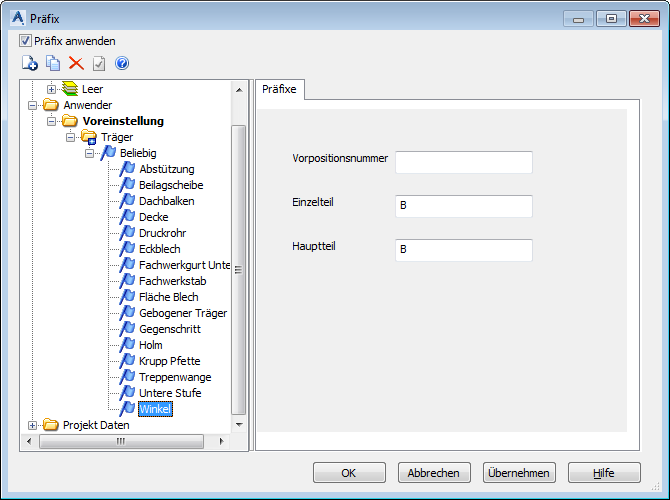

Das Dialogfeld Präfixeinstellungen

Erfahren Sie mehr über die Einstellungen und Optionen im Dialogfeld Präfixvoreinstellungen und die benachbarten Dialogfelder.

Option	Beschreibung
Verwenden des Kontrollkästchens Präfix	Ermöglicht die Verwendung von Präfixen in der Positionierung.
Werkzeuge zur Verwaltung von Präfixen
	Erstellt ein neues Präfixprofil.
	Kopiert das ausgewählte Element an den ausgewählten Speicherort.
	Löscht das ausgewählte Objekt.
	Definiert das ausgewählte Präfixprofil als aktuell.
Die Liste der verfügbaren Präfixkonfigurationsprofile	Auf der linken Seite des Fensters werden alle verfügbaren Profile in zwei Hauptgruppen unterteilt angezeigt:
	Advance	Diese Kategorie umfasst alle in Advance Steel verfügbaren Präfixprofile. Ihre Eigenschaften können nicht geändert werden.
	Benutzer	Diese Kategorie umfasst Kopien aller Präfixprofile der Kategorie Advance. Diese Eigenschaften können geändert werden.
	Präfixprofile sind entsprechend den Elementen gruppiert, für die sie definiert wurden (Träger, Bleche, Kantbleche, Sonderteile). Für jede Modellrolle können unterschiedliche Präfixe für Einzelteil und Hauptteil zugewiesen werden.
Die Registerkarte Präfixe
Einzelteil	Definiert das Präfix für Einzelteile für den ausgewählten Elementtyp und die Modellrolle. Bei der Einzelteilpositionierung erhalten die Teile dieses Präfix.
Zusammenbauteil	Definiert das Präfix für Hauptteile für den ausgewählten Elementtyp und die Modellrolle. Bei der Hauptteilpositionierung erhalten die Teile dieses Präfix.

Die Dialogfelder für die Präfixkonfiguration

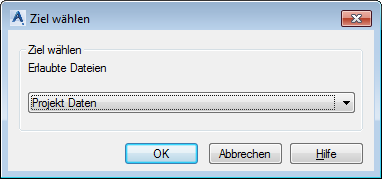

Das Dialogfeld Ziel auswählen

Ermöglicht Ihnen die Auswahl der Zielgruppe aus der verfügbaren Liste.

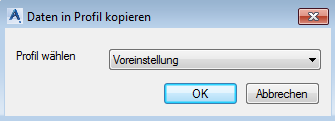

Das Dialogfeld Daten in Profil kopieren

Profil auswählen: Listet alle verfügbaren Präfixprofile in der Gruppe auf, die im Dialogfeld Ziel wählen ausgewählt wurde.

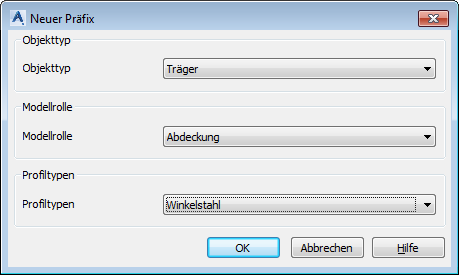

Das Dialogfeld Neuer Präfix

Dieses Dialogfeld ermöglicht Ihnen, die Objekttypen auszuwählen, für die die Präfixe festgelegt werden. Die Auswahl dient als Filter für Objekte aus dem 3D-Modell.

Option	Beschreibung
Objekttyp	Listet alle verfügbaren Objekttypen (Träger, Blech, Schrauben usw.) auf.
Modellrolle	Ermöglicht die Auswahl der Modellrolle innerhalb der Struktur.
Profiltypen	Wenn der Objekttyp Träger ist, wird der Profiluntertyp aufgelistet.
