Hauptteil/Baugruppe

Hier erfahren Sie, wie Sie das Hauptteil und andere Bauteile einer Baugruppe erstellen.

Hauptteil einer Baugruppe erstellen

Mit diesem Werkzeug können Sie das Hauptteil in einer Baugruppe manuell definieren und die Hauptteilnummer eingeben. Die Hauptteilnummer ändert sich nach Ausführung des Positionierungsprozesses nicht.

Zugriff auf den Befehl

Klicken Sie auf der Registerkarte Ausgabe Gruppe Teilemarkierungen auf (Hauptteil der Baugruppe erzeugen).

Befehlszeile: _AstM4CommCreateMainPart

Hauptteil einer Baugruppe erstellen

1. Klicken Sie auf der Registerkarte Ausgabe Gruppe Teilemarkierungen auf (Hauptteil der Baugruppe erzeugen).
2. Wählen Sie das Teil, das zum Hauptteil werden soll. Das Dialogfeld für das Objekt wird geöffnet, wobei die Registerkarte Benennung ausgewählt ist.
3. Geben Sie die Hauptteilnummer ein.
4. Schließen Sie das Dialogfeld.

Hauptteil erstellen

Verbundene Teile (anhand von Werkstattschweißnähten und -schrauben) können einer Baugruppe zugewiesen werden. Die mit dem Hauptteil verbundenen Teile werden automatisch zu Anbauteilen. Um die verbundenen Teile herum wird ein blaues Feldobjekt (für das Hauptteil) erstellt.

Zugriff auf den Befehl

Klicken Sie auf der Registerkarte Ausgabe Gruppe Teilemarkierungen auf (Hauptteil erzeugen).

Befehlszeile: _AstM4CommCreateAssemblyMainPart

Hauptteil erstellen

1. Klicken Sie auf der Registerkarte Ausgabe Gruppe Teilemarkierungen auf (Hauptteil erzeugen).
2. Wählen Sie eines der verbundenen Teile aus und drücken Sie die Eingabetaste. Das Dialogfeld für das Objekt wird geöffnet, wobei die Registerkarte Benennung ausgewählt ist.
3. Geben Sie eine Hauptteilnummer ein.
4. Schließen Sie das Dialogfeld.

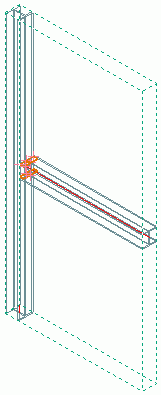

• Die ausgewählten Objekte werden zu einem Hauptteil mit der definierten Hauptteilnummer. Um die verbundenen Teile wird ein blaues Feldobjekt (das Hauptteil) erstellt. Dieses wird zum Hauptteil der Baugruppe.

Beispiel:

Bei Treppen ist normalerweise eine Wange das Hauptteil, alle anderen Teile sind Anbauteile. Dadurch erhalten identische Wangen unterschiedliche Nummern (je nach Positionierungsmethode). Das Werkzeug Zusammenbauteil erzeugen () erstellt ein Hauptteilfeld, das in der strukturierten Stückliste als Titel des Hauptteils verwendet wird. Alle Teile innerhalb des blauen Felds sind Anbauteile und werden mit Einzelteilnummern aufgelistet (d. h., beide Wangen erhalten dann dieselbe Nummer).
