Die Geometrie eines Tragwerks wird durch eine im Tragwerksstil enthaltene Form erzeugt, die entlang der Tragwerkachse extrudiert wird. Jede Form kann über verschiedene Geometriedetailstufen verfügen, welche verschiedene Darstellungsweisen des durch die Form definierten Tragwerks ermöglichen. Wenn Sie die Darstellung eines Tragwerks betrachten, können Sie erkennen, dass mehrere Instanzen derselben Darstellung angezeigt werden können. Jede Darstellung zeigt die Tragwerksform in einer anderen Detailstufe.
Beispielsweise können Sie die Tragwerkdarstellungen Plan, Plan 1-50 und Plan 1-200 verwenden, um eine Draufsicht auf ein Tragwerk darzustellen.

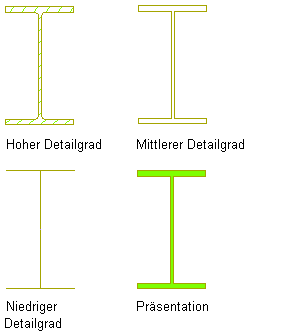

Darstellen eines Tragwerks in der Plandarstellung mit hohem und niedrigem Detailgrad sowie ohne Details

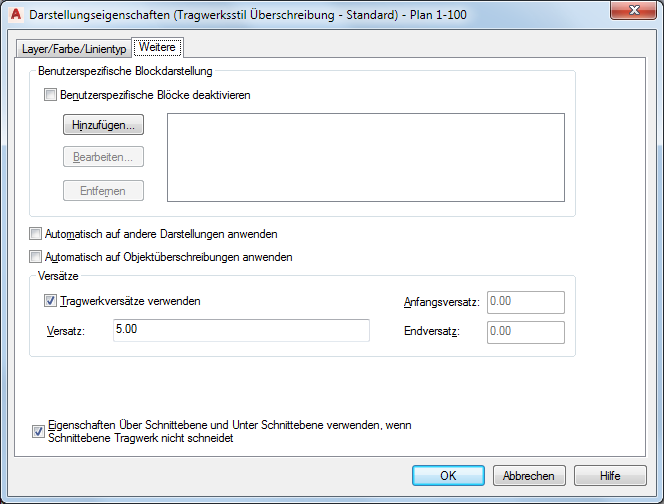

Bei der Plandarstellung mit niedrigem Detailgrad wird das Tragwerk lediglich mit einfachen Linien und Bogen dargestellt. Sie können diese Darstellung verwenden, um eine Draufsicht des Tragwerks zu erstellen, in der eine Stütze als einzelne Linie angezeigt wird. Die Plandarstellung mit niedrigem Detailgrad enthält zwei Darstellungskomponenten Skizze - Unterzug und Skizze - Träger. Sie können die Darstellungseigenschaften wie Layer, Farbe und Linientyp dieser beiden Komponenten ändern, um in der Darstellung zwischen Trägern und Unterzügen unterscheiden zu können. Auf der Registerkarte Weitere des Dialogfelds mit den Stilüberschreibungen für diese Darstellung können Sie außerdem den Versatz zwischen Tragwerken festlegen, damit diese so angezeigt werden, wie sie normalerweise in einer Draufsicht des Tragwerks zu sehen sind. Das Kontrollkästchen Tragwerkversätze verwenden gilt nur für den Anfangs- und den Endversatz. Der unter dem Kontrollkästchen angegebene Wert für den Versatz gilt nur für Träger. Wenn Sie hier einen horizontalen Versatz festlegen, bleiben diese auch dann sichtbar, wenn sie direkt unter Unterzügen platziert werden.
Die Plandarstellung sowie die Plandarstellung mit hohem Detailgrad zeigen die zuvor dargestellten Stützen als geschlossene Polylinien an. Beide Darstellungen zeigen die Stützen-Geometrie an, die Plandarstellung mit hohem Detailgrad zeigt jedoch mehr Einzelheiten, einschließlich der Abrundungen bei der Stützendarstellung. Verwenden Sie die Plandarstellung, um die Leistung beim Modellieren zu verbessern, und die Plandarstellung mit hohem Detailgrad, um bei Detailzeichnungen mehr Einzelheiten anzuzeigen.
Die folgende Tabelle führt die Darstellungsformen für Tragwerke mit den jeweiligen Verwendungen auf:
| Verwenden Sie diese Darstellung… | Anzeige... |
|---|---|
| Ansicht | Zeigt ein Tragwerk mit vereinfachter Geometrie an, um die Leistung bei der Modellbearbeitung zu verbessern. |
| Ansicht - Hoher Detailgrad | Zeigt ein Tragwerk mit allen Details an. |
| Logisch | Zeigt die extrudierte Achse eines Tragwerks sowie Verbindungen zwischen Tragwerken an. Verbindungen zwischen Tragwerken werden automatisch erstellt, wenn zwei Endpunkte oder ein Endpunkt mit einem Punkt auf der extrudierten Achse eines anderen Tragwerks in Berührung kommen. |
| Modell | Zeigt ein 3D-Tragwerk mit vereinfachter Geometrie an, um die Leistung bei der Modellbearbeitung zu verbessern. |
| Modell - Hoher Detailgrad | Zeigt ein 3D-Tragwerk in allen Details für große Detaildarstellungen. |
| Plan | Zeigt ein 2D-Tragwerk mit wenigeren Details als bei der Plandarstellung mit hohem Detailgrad, um die Darstellungsleistung zu verbessern. Tragwerke werden als geschlossene Polylinien und, im Vergleich zur Plandarstellung mit niedrigem Detailgrad, nicht als Linien bzw. Bogen angezeigt. |
| Plan 1-50 | Zeigt das 2D-Tragwerk mit allen Details an. |
| Plan Low Detail (Plan - Niedriger Detailgrad) | Zeigt ein 2D-Tragwerk mit einfachen Linien und Bogen an, um eine Draufsicht des Tragwerks zu erstellen. Enthält eine Skizze - Unterzug- und eine Skizze - Träger-Darstellungskomponente, um in der Planansicht zwischen Unterzügen und Trägern zu unterscheiden. |
| Plan - Darstellung | Zeigt ein 2D-Tragwerk mit festen Schraffuren (Poche) für Draufsicht-Präsentationszeichnungen an. |
| Plan - Abgeblendet | Zeigt ein 2D-Tragwerk im Screen-Bereich eines Screen-Grundrisses an, wobei einige Komponenten und Schraffuren deutlich heller als andere Objekte dargestellt werden. |
| Deckenplan | Zeigt ein 2D-Tragwerk in einem gespiegelten Deckenplan an. |
| Deckenplan - Abgeblendet | Zeigt ein 2D-Tragwerk im Screen-Bereich eines reflektierten Screen-Deckenplanes an, wobei einige Komponenten und Schraffuren deutlich heller als andere Objekte dargestellt werden. |
