Gehen Sie wie folgt vor, um eine Polylinie in der Form eines Starrrahmens zu zeichnen und anschließend mit dem in Schritt 2 erstellten Starrrahmenwerkzeug umzuwandeln.
- Zeichnen Sie in der Draufsicht eine Polylinie für den Starrrahmen.

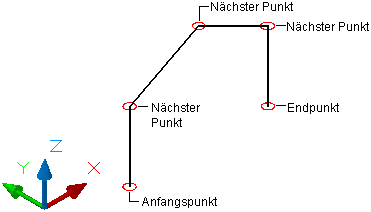

Zeichnen der Linie des Starrrahmens
- Wählen Sie auf der Tragwerkpalette das Starrrahmenwerkzeug.
- Klicken Sie mit der rechten Maustaste, wählen Sie Werkzeugeigenschaften anwenden auf
Liniengrafik. - Wählen Sie die Polylinie, die Sie in Schritt 1 erstellt haben.
- Geben Sie j (Ja) ein, um die ursprüngliche Polylinie in der Zeichnung beizubehalten, und drücken Sie dann EINGABETASTE.
