Neue Funktionen im AutoCAD Electrical 2021-Toolset

Im Folgenden finden Sie einen Überblick über die im AutoCAD Electrical 2021-Toolset vorgenommenen Änderungen.

Das AutoCAD Electrical 2021-Toolset bietet eine Reihe von Verbesserungen basierend auf Kundenfeedback, Umfragen und analytischen Daten, die unsere Anstrengungen priorisieren. Einige Funktionen modernisieren und optimieren häufig verwendete Funktionen über viele Fachbereiche des Kunden hinweg. Das Zeichnungsformat für diese Version entspricht weiterhin der Version AutoCAD 2018. Für Entwickler: Dies ist eine Version mit umfassenden API-Änderungen.

Globale Suche im Katalog

Eine der beliebtesten Ideen in der AutoCAD Electrical IdeaStation ist jetzt in dieser Version verfügbar. Mit der globalen Suche können Sie jetzt im Katalog-Browser in allen Tabellen nach Katalogdaten suchen.

Klicken Sie im Katalog-Browser auf Globale Suche, um in allen verfügbaren Tabellen nach Daten zu suchen.

Im Dialogfeld Globale Katalogsuche werden die Ergebnisse der globalen Suche angezeigt.

Anmerkung: Unterbaugruppenelemente, wie durch einen Wert für BAUGRUPPENLISTE definiert, werden in die Suchergebnisse aufgenommen. Die globalen Suchergebnisse basieren auf den Datensätzen in den Spalten KATALOG, HERSTELLER und BAUGRUPPENCODE.

Zusätzlicher Hersteller-Kataloginhalt

Hersteller-Kataloginhalte, die in früheren Versionen als Updates veröffentlicht wurden, sind jetzt im Installationsprogramm des AutoCAD Electrical 2021-Toolsets enthalten. Die Inhaltsaktualisierungen enthalten die Katalogdaten von Eaton und Siemens.

Weitere Siemens PLC-Kataloginformationen für die S7-1500 PLC-Serie sind ebenfalls im AutoCAD Electrical 2021-Toolset enthalten.

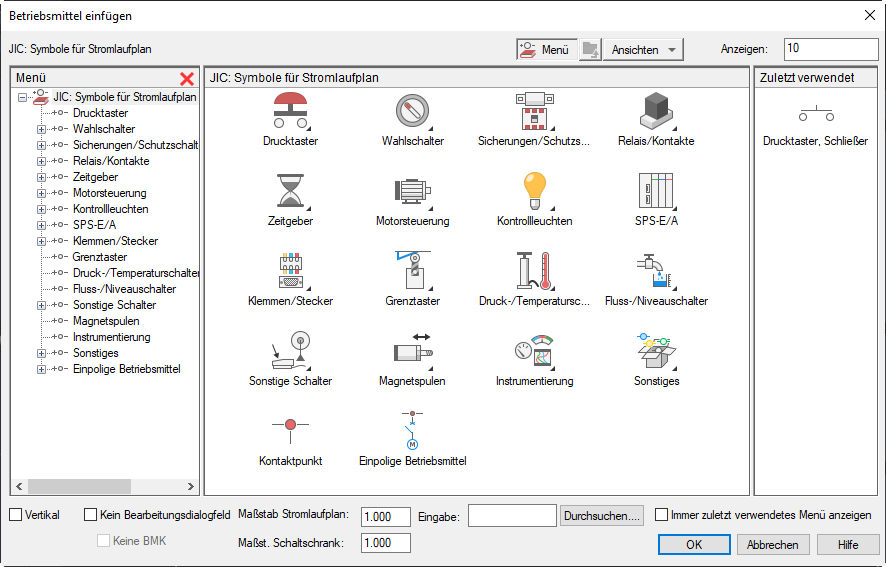

Symboloptimierung

Im AutoCAD Electrical 2021-Toolset wurden die Hintergrundfarben mit den Symbolfarben optimiert, um den optimalen Kontrast ohne Ablenkung vom Zeichenbereich zu bieten, auf den Sie sich normalerweise konzentrieren.

Weitere Verbesserungen

• Projektdatenbankdienste

  Verbesserte Stabilität bei der Arbeit mit den Projektdatenbankdiensten.

• Berichte
  • Die LISP-Funktion für die Gruppe Stückliste erstellt in der deutschen Version jetzt eine gültige XML-Datei.
  • Betriebsmittelberichte folgen nun den Sortieroptionen in der Berichtsformatdatei (SET).
  • Verbesserte Stabilität beim Erstellen von Berichten.
• Projekt-Setup

  Beim Öffnen des Projekts folgt das Verzeichnis nun dem Pfad, der in der Variablen WD_PICKPRJDLG in der Umgebungsdatei WD.ENV angegeben ist.

• Einfügen von Betriebsmitteln und Drähten
  • Die Anschlusszuordnung des übergeordneten Schutzschalters berücksichtigt jetzt die korrekte Anzahl der untergeordneten Kontakte in der Zeichnung.
  • Verbesserte Stabilität des Arbeitsablaufs für den Signalausgang.
  • Beim Drahtimport werden jetzt die Größen- und Farbeigenschaften des Drahts angezeigt.
• Schaltschrank-Betriebsmittel
  • Drahtnummern, die mithilfe von Klemme einfügen (Stromlaufplanliste) eingefügt werden, werden jetzt in den Schaltschrank-Anschlüssen angezeigt.
  • Mehr Stabilität beim Einfügen von Schaltschrankkomponenten.
• Publizieren von PDF-Dateien

  In den publizierten PDF-Dateien verweisen die Hyperlinks mit dem sechseckigen Pfeilstil jetzt auf die richtigen Referenzen.

Anmerkung: Das AutoCAD Electrical 2021-Toolset nutzt die meisten der neuen Funktionen von AutoCAD. Weitere Informationen finden Sie im Thema zu den neuen Funktionen in AutoCAD 2021 in der Hilfe.
