Einfügen von P&ID-Stromlaufplansymbolen

Fügen Sie P&ID-Betriebsmittel aus dem Symbolmenü ein.

Die P&ID-Symbolbibliothek von AutoCAD Electrical-Toolset umfasst Ausrüstung, Tanks, Düsen, Pumpen, Fittings, Ventile, Stellglieder, logische Funktionen, Instrumente, Fluss und Flusspfeile. Die P&ID-Symbolbibliothek besteht aus allen Leitungs- und Instrumentierungssymbolen. Diese Datei befindet sich in folgendem Ordner: \Benutzer\Öffentlich\Dokumente\Autodesk\Acade {Version}\Libs\Pid.

P&ID-Symbole einfügen

1. Klicken Sie auf Registerkarte StromlaufplanGruppe Betriebsmittel einfügenP&ID-Betriebsmittel einfügen. Finden
2. Klicken Sie im Dialogfeld Betriebsmittel einfügen: Leitungs- und Instrumentierungssymbole auf Geräte.
3. Klicken Sie im Dialogfeld PID: Geräte auf Kugelmühle.
4. Geben Sie bei den Eingabeaufforderungen Folgendes ein:

   Einfügepunkt angeben:

   Platzieren Sie die Kugelmühle in der oberen linken Ecke der Zeichnung.

5. Geben Sie im Dialogfeld Betriebsmittel einfügen/bearbeiten Folgendes an:

   Betriebsmittel-Kennzeichnung:  C-100

   Beschreibung: Zeile 1:  KUGELMÜHLE

   Klicken Sie auf OK.

6. Wiederholen Sie die Schritte 1 bis 2.
7. Klicken Sie im Dialogfeld PID: Geräte auf Förderbänder.
8. Klicken Sie im Dialogfeld PID: Förderbänder auf Förderband 1.
9. Geben Sie bei den Eingabeaufforderungen Folgendes ein:

   Einfügepunkt angeben: 

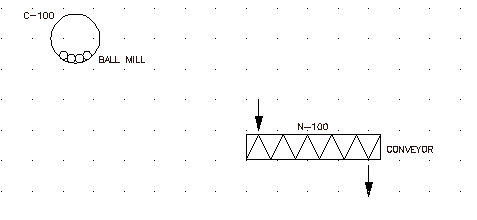

   Platzieren Sie das Förderband rechts neben und schräg unterhalb der Kugelmühle

10. Geben Sie im Dialogfeld Betriebsmittel einfügen/bearbeiten Folgendes an:

    Betriebsmittel-Kennzeichnung:  N-100

    Beschreibung: Zeile 1:  FÖRDERBAND

    Klicken Sie auf OK.


11. Wiederholen Sie die Schritte 1 bis 2.
12. Klicken Sie im Dialogfeld PID: Geräte auf Mixer 2.
13. Geben Sie bei den Eingabeaufforderungen Folgendes ein:

    Einfügepunkt angeben:

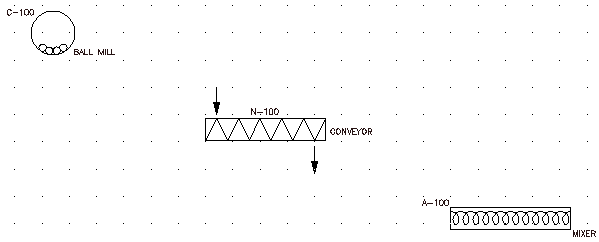

    Platzieren Sie den Mixer rechts neben und schräg unterhalb des Förderbands.

14. Geben Sie im Dialogfeld Betriebsmittel einfügen/bearbeiten Folgendes an:

    Betriebsmittel-Kennzeichnung:  A-100

    Beschreibung: Zeile 1:  MIXER

    Klicken Sie auf OK.


15. Klicken Sie auf Registerkarte StromlaufplanGruppe Betriebsmittel einfügenP&ID-Betriebsmittel einfügen. Finden

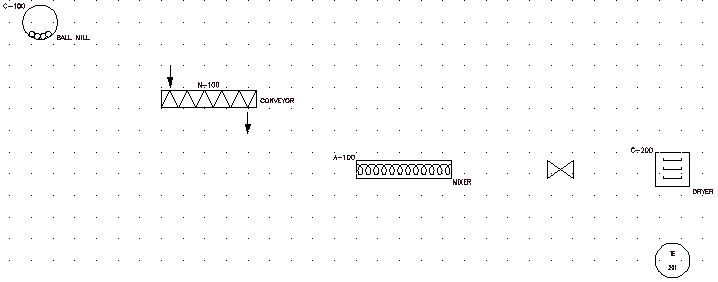

16. Fügen Sie die aufgeführten Geräte ein, und platzieren Sie sie wie in der folgenden Darstellung gezeigt. Klicken Sie im Dialogfeld Betriebsmittel einfügen/bearbeiten nach jeder Einfügung auf OK.

    Symbol	Einzufügendes Symbol
    	Ventile Absperrarmatur allgemein Deaktivieren Sie im Dialogfeld Betriebsmittel einfügen/bearbeiten die Option Betriebsmittel-Kennzeichnung
    	Geräte Trockner Betriebsmittel-Kennzeichnung = C-200; Beschreibung Zeile 1 = TROCKNER
    	Instrumentierung Einzelne Instrumente Vor Ort montiert Betriebsmittel-Kennzeichnung = TE 201


    Tipp: Richten Sie die Betriebsmittel mithilfe des Ausrichtungswerkzeugs horizontal und vertikal aus, um das Einfügen von Leitungen zu vereinfachen.
