Auflösen von Blöcken und Attributen

Verwenden Sie das Werkzeug Spezieller Ursprung in AutoCAD Electrical-Toolset zum Auflösen von Blöcken unter Beibehaltung des zuvor für die Attribute definierten Werts.

Sie können die Betriebsmittel-Kennzeichnungswerkzeuge nutzen, um die Textobjekte in Attribute zu ändern; mit den Verbindungswerkzeugen können Sie verschiedene Blöcke erstellen.

Auflösen von AutoCAD®-Blöcken

1. Wenn AEGS nicht das aktive Projekt ist, aktivieren Sie das AEGS-Projekt.

   Wenn AEGS in der Liste der geöffneten Projekte enthalten ist:

   • Wählen Sie AEGS aus, und klicken Sie mit der rechten Maustaste.
   • Klicken Sie auf Aktivieren.

   Wenn AEGS nicht in der Liste der geöffneten Projekte enthalten ist:

   • Wählen Sie die Dropdown-Liste mit den Projekten aus.
   • Klicken Sie auf Projekt öffnen.
   • Navigieren Sie im Dialogfeld Projektdatei auswählen zur Datei AEGS.WDP, und wählen Sie sie aus.
   • Klicken Sie auf Öffnen.
2. Doppelklicken Sie im Projekt-Manager auf AEGS, um die Zeichnungsliste zu erweitern.

   Das Projekt enthält vier Zeichnungen: Convert-01.dwg bis Convert-04.dwg.

3. Öffnen Sie Convert-03.dwg.

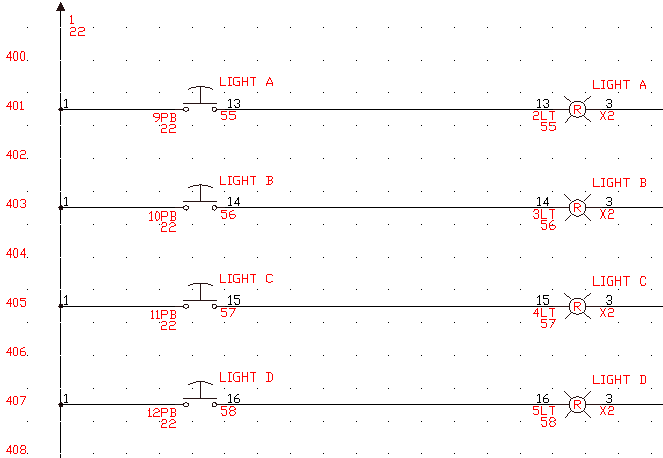

4. Vergrößern Sie die Betriebsmittel oben links in der Zeichnung.

5. Klicken Sie auf Registerkarte KonvertierungswerkzeugeGruppe WerkzeugeSpezieller Ursprung. Finden

   Verwenden Sie das Werkzeug Spezieller Ursprung zum Auflösen von Attributen und Blöcken in Geometrie- und Textobjekte, während die zuvor für die Attribute definierten Werte beibehalten werden. Sie können die Kennzeichnungswerkzeuge nutzen, um die Textobjekte in Attribute zu ändern; mit den Verbindungswerkzeugen können Sie verschiedene Blöcke erstellen.

6. Geben Sie bei den Eingabeaufforderungen Folgendes ein:

   Objekte wählen:

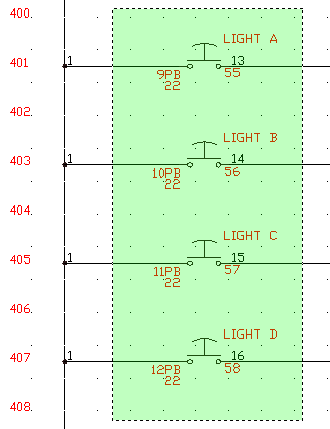

   Wählen Sie Drucktasterleuchten A - D (inkl. alle Grafiken und Text) in den Zeilen 401 - 407 (entweder durch Einzel- oder Fensterauswahl), und klicken Sie mit der rechten Maustaste.



   Die Blöcke werden in einzelne Texteinheiten und Geometrie aufgelöst.
