Zielbezeichnung einfügen (Dialogfeld)

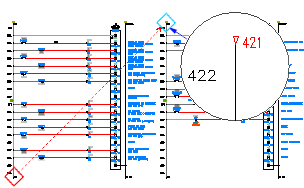

Fügt einen Zielsignalpfeil für einen Draht mit der Drahtnummer aus der entsprechenden Quelle ein.

Finden

 Befehlseingabe:  AEDESTINATION

Das Programm ruft die Drahtnummer für ein Drahtnetz mit Zielpfeilen aus dem zugehörigen Drahtnetz mit den Quellpfeilen ab. Geben Sie die gleiche Nummer, das gleiche Wort bzw. den gleichen Begriff wie auf dem Quellpfeil ein, um die Verbindung herzustellen.

Anmerkung: Ein Zielsignalpfeil kann nicht an ein Drahtnetz gebunden werden, das eine vordefinierte feste Drahtnummer enthält.

Bezeichnung	Gibt die Bezeichnung für das Zielsignal an.
Beschreibung	Gibt die Beschreibung des Zielsignals an.
Standardeinstellungen	Öffnet die Textdatei WDSRCDST.WDD, in der Sie aus einer Liste mit vorgegebenen Beschreibungen eine Auswahl treffen können.
Zuletzt	Zeigt eine Auswahlliste mit Bezeichnungen an, die in dieser Sitzung verwendet wurden.
Zeichnung	Zeigt eine Auswahlliste mit Bezeichnungen an, die in der aktiven Zeichnung verwendet wurden.
Projekt	Zeigt eine Auswahlliste mit Bezeichnungen an, die im aktiven Projekt verwendet wurden.
Auswahl	Schließt das Dialogfeld vorübergehend, damit Sie ein vorhandenes Drahtnetz auswählen können. Wenn ein vorhandener Quellpfeil gefunden wird, wird die Signalbezeichnung im Bezeichnungsfeld angezeigt.
Signalpfeilstil	Gibt den Pfeilstil für das Zielsignal an.
OK	Schließt das Dialogfeld und aktualisiert den zugehörigen Quellpfeil.
