Ändern von Steckern

Dehnen Sie vorhandene Stecker, und fügen Sie Steckeranschlüsse hinzu, verschieben Sie sie, oder tauschen Sie sie aus.

In der Werkzeugleiste Stecker einfügen stehen Werkzeuge zum Ändern von Steckern und Steckeranschlüssen zur Verfügung. Darüber hinaus können Sie Anschlüsse im Stecker hinzufügen, entfernen oder verschieben.

Vorhandene Stecker dehnen

1. Klicken Sie auf Registerkarte StromlaufplanGruppe Betriebsmittel bearbeitenDropdown-Liste Stecker ändernStecker dehnen. Finden
2. Geben Sie bei den Eingabeaufforderungen Folgendes ein:

   Zu dehnendes Ende des Steckers angeben:  Wählen Sie den unteren Teil von PJ1

   Zweiten Punkt der 3D-Verschiebung angeben:

   Ziehen Sie den Stecker zum unteren Teil von Black Box 1.


3. Wiederholen Sie dies für PJ6. Ziehen Sie dabei den unteren Teil des Steckers nach unten, sodass er mit PJ1 gleich liegt.


Steckeranschlüsse hinzufügen

1. Klicken Sie auf Registerkarte StromlaufplanGruppe Betriebsmittel bearbeitenDropdown-Liste Stecker ändernSteckeranschlüsse hinzufügen. Finden
2. Geben Sie bei den Eingabeaufforderungen Folgendes ein:

   Stecker auswählen:   Wählen Sie PJ1

   Einfügeposition des neuen Anschlusses angeben oder [Zurücksetzen]<16>: 

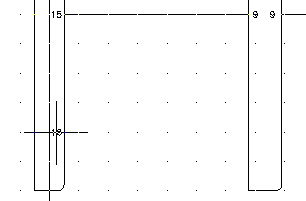

   Wählen Sie einen Punkt vier Leerstellen unterhalb von Anschluss 15 auf PJ1, klicken Sie mit der rechten Maustaste, und wählen Sie EINGABE.

   Die nächste verfügbare Anschlussnummer (16) wird am gewählten Punkt eingefügt.


3. Klicken Sie auf Registerkarte StromlaufplanGruppe Betriebsmittel bearbeitenDropdown-Liste Stecker ändernSteckeranschlüsse hinzufügen. Finden
4. Geben Sie bei den Eingabeaufforderungen Folgendes ein:

   Stecker auswählen: Wählen Sie PJ6

   Einfügeposition des neuen Anschlusses angeben oder [Zurücksetzen]<10>:

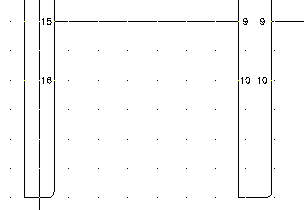

   Wählen Sie den neuen Anschluss 16 bei PJ1, um den Anschluss am Draht ausgerichtet einzufügen, klicken Sie mit der rechten Maustaste, und wählen Sie EINGABE.


   Anmerkung: Mit dem Werkzeug Steckeranschlüsse löschen können Sie Anschlüsse löschen. Wählen Sie den zu löschenden Anschluss, und er wird automatisch vom Stecker entfernt.

Ändern von Steckeranschlüssen

1. Klicken Sie auf Registerkarte StromlaufplanGruppe Betriebsmittel bearbeitenDropdown-Liste Stecker ändernSteckeranschlüsse verschieben. Finden
2. Geben Sie bei den Eingabeaufforderungen Folgendes ein:

   Zu verschiebenden Steckeranschluss wählen:  Wählen Sie Anschluss 16 bei PJ1

   Neuen Ort für Anschluss 16 angeben:  Wählen Sie zwei Abstände über PJ1

   Zu verschiebenden Steckeranschluss wählen:  Wählen Sie Anschluss 10 bei PJ6

   Neuen Ort für Anschluss 10 angeben:

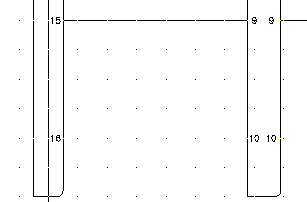

   Wählen Sie Anschluss 16 bei PJ1, um den Anschluss 10 am Draht ausgerichtet zu verschieben, und klicken Sie mit der rechten Maustaste.


3. Klicken Sie auf Registerkarte StromlaufplanGruppe Betriebsmittel bearbeitenDropdown-Liste Stecker ändernSteckeranschlüsse tauschen. Finden
4. Geben Sie bei den Eingabeaufforderungen Folgendes ein:

   Steckeranschluss auswählen:  Wählen Sie Anschluss 16 bei PJ1

   Steckeranschluss auswählen: austauschen mit:  Wählen Sie Anschluss 16 bei PJ1, und klicken Sie mit der rechten Maustaste

5. Klicken Sie auf Registerkarte StromlaufplanGruppe Betriebsmittel bearbeitenDropdown-Liste Stecker ändernStecker umkehren. Finden
6. Geben Sie bei den Eingabeaufforderungen Folgendes ein:

   Umzudrehenden Stecker auswählen:  Wählen Sie den oberen, am Draht ausgerichteten Stecker aus, und klicken Sie mit der rechten Maustaste


7. Klicken Sie auf Registerkarte StromlaufplanAbschnitt Betriebsmittel einfügenDropdownliste Stecker einfügenStecker einfügen. Finden
8. Geben Sie im Dialogfeld Stecker einfügen Folgendes an:

   Anschlussabstand:  1.0

   Anschlussanzahl:  2

   Fester Abstand

   Liste der Anschlüsse:  1

   Alles einfügen

9. Klicken Sie auf Details.
10. Wählen Sie im Abschnitt Typ Trennlinie hinz.
11. Legen Sie im Abschnitt Anzeigen die Option Anschlüsse auf Steckerseite fest.
12. Klicken Sie auf Einfügen.
13. Geben Sie bei den Eingabeaufforderungen Folgendes ein:

    Einfügepunkt angeben oder [Z=Zoom, P=Pan, X=drahtkreuzung, V=horizontal/vertikal, TAB=umdrehen]:

    Platzieren Sie den Stecker oben in Black Box 1.

14. Klicken Sie auf Registerkarte StromlaufplanGruppe Betriebsmittel bearbeitenDropdown-Liste Stecker ändernStecker drehen. Finden
15. Geben Sie bei den Eingabeaufforderungen Folgendes ein:

    Zu drehenden Stecker auswählen oder [Beibehalten]:

    Wählen Sie den neuen Stecker, klicken Sie mit der rechten Maustaste, und wählen Sie Eingabe.
