Einfügen E/A-basierter Drahtnummern

Einfügen von Drahtnummern basierend auf der E/A-Adresse für die einzelnen SPS-verbundenen Drähte

Die Drahtnummern werden mit dem von Ihnen angegebenen Format als feste Drahtnummern eingefügt. Bei einer späteren Neuberechnung von Drahtnummern ändern sich die festen Drahtnummern nicht.

Anmerkung: Wenn die SPS-E/A-basierte Drahtnummerierung standardmäßig für Zeichnungen angewendet werden soll, können Sie dies im Dialogfeld Zeichnungseigenschaften festlegen. Wählen Sie die Wechselschaltfläche SPS-E/A-Adresse beim Einfügen suchen.

Einfügen von SPS-E/A-Drahtnummern

1. Öffnen Sie die Zeichnung AEGS05.dwg.
2. Klicken Sie auf Registerkarte StromlaufplanGruppe Drähte/Drahtnummern einfügenDropdown-Liste Drahtnummern einfügenSPS E/A. Finden

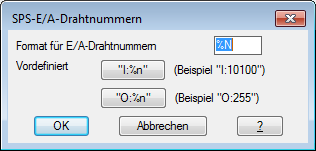

   Das Dialogfeld SPS-E/A-Drahtnummern wird geöffnet.



   Das Standardformat ist %N, die Adressnummer. Die Drahtnummer ist identisch mit der Nummer der verbundenen E/A-Adresse.

3. Klicken Sie auf I:%n, um das Drahtnummernformat zu ändern.

   Hierdurch wird jeder Drahtnummer, die mit dem Eingangsmodul verbunden ist, das Präfix "I" hinzugefügt.

4. Klicken Sie auf OK.
5. Geben Sie bei den Eingabeaufforderungen Folgendes ein:

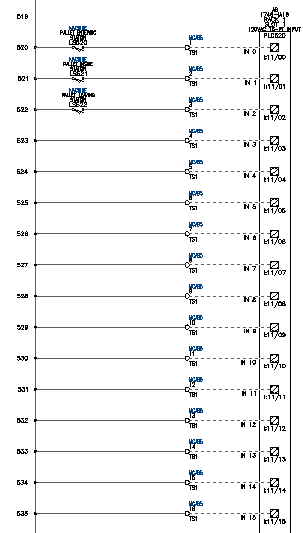

   Zu verarbeitendes E/A-Modul wählen:  Wählen Sie einen beliebigen Punkt im SPS-Modul

   Objekte wählen:  Wählen Sie alle zu verarbeitenden verbundenen Drähte aus, und klicken Sie mit der rechten Maustaste

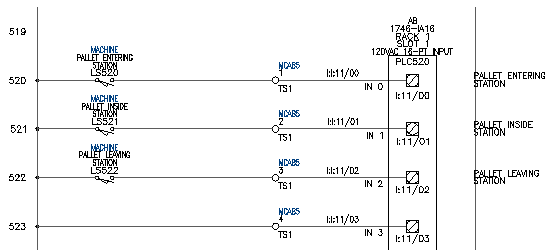

   Die Drahtnummern werden in dem angegebenen Format eingefügt. Falls einige der E/A-Punkte einen Konflikt mit anderen E/A-Punkten verursachen, hat die Drahtnummer für den letzten Punkt für dieses gemeinsame Drahtnetz Vorrang.
