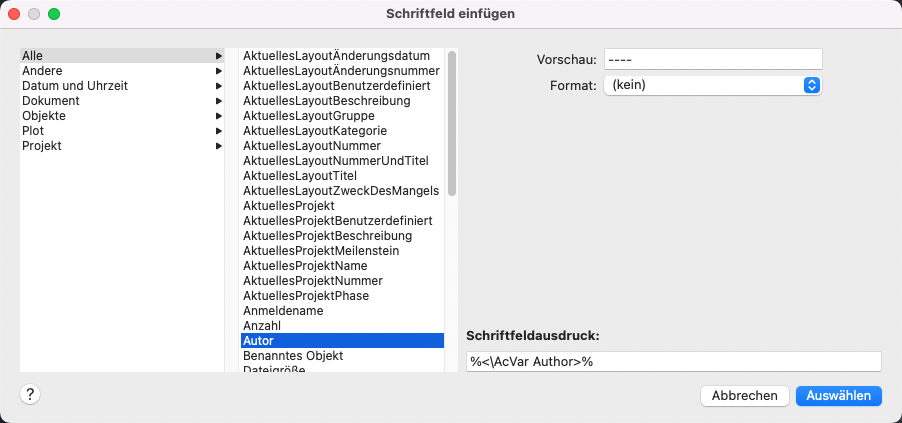

Schriftfeld einfügen (Dialogfeld)

Fügt ein Schriftfeld in die Zeichnung ein.

SCHRIFTFELD (Befehl)

Werkzeugsatz: Registerkarte Konstruktion > Gruppe Tabelle > Schriftfeld einfügen.

Zusammenfassung

Welche Optionen verfügbar sind, hängt von der ausgewählten Feldkategorie und dem Feldnamen ab.

Liste der Optionen

Die folgenden Optionen sind verfügbar:

Schriftfeldkategorie

Legt fest, welche Feldtypen unter Schriftfeldnamen aufgeführt werden ( z. B. Datum & Uhrzeit, Dokument und Objekte).

Schriftfeldnamen

Listet die in einer Kategorie verfügbaren Schriftfelder auf. Wählen Sie einen Schriftfeldnamen aus, um die für das Schriftfeld verfügbaren Optionen anzuzeigen.

Voransicht

Zeigt den aktuellen Feldwert an bzw. eine leere Zeichenfolge (----), wenn der Feldwert ungültig ist.

Die Bezeichnung für dieses Element kann je nach ausgewähltem Feldnamen variieren. Beispiel: Wenn in der Liste der Feldnamen Datum ausgewählt wurde, ist die Bezeichnung Format, und das ausgewählte Datumsformat wird angezeigt, beispielsweise M/t/jjjj.

Formatliste

Listet die Optionen zur Anzeige des Feldwerts auf. Beispielsweise können Datumsfelder den Namen des Wochentags enthalten oder nicht, und für Textzeichenfolgen können die Formate Großschreibung, Kleinschreibung, Erster Buchstabe groß oder Anfangsbuchstaben groß ausgewählt werden. Der im Dialogfeld Schriftfelder angezeigte Wert entspricht dem von Ihnen ausgewählten Format.

Schriftfeldausdruck

Zeigt den Ausdruck an, der dem Schriftfeld zugrunde liegt. Der Schriftfeldausdruck kann zwar nicht bearbeitet werden, dieser Bereich gibt jedoch Aufschluss darüber, wie Schriftfelder aufgebaut sind.

Optionen für Projekt - und Layoutansichtsfelder

Projektion

Gibt den Namen des Projekts an

Wählen Sie in der Liste eine der geladenen Projektdatendateien (DST), oder klicken Sie auf Projekt laden, um eine derzeit nicht im Projekt-Manager geladene Projektdatendatei zu laden.

Projekt-Navigationsstruktur

Zeigt eine Strukturansicht der Layouts oder Layoutansichten in der ausgewählten Projektdatendatei (DST) an. Hier können Sie ein Element für das Feld auswählen.

Eigenschaft

Zeigt für das in der Strukturansicht der Projektnavigation ausgewählte Element die als Schriftfelder verfügbaren Eigenschaften an.

Anmerkung: Wenn Sie das Schriftfeld neu erstellen, sollten Sie anstelle eines Platzhalterschriftfelds ein Schriftfeld mit Plansatzeigenschaften verwenden, da sich der Plan bereits in einem Plansatz befindet.

Projektschriftfelder (Schriftfelder, die aus der Projektkategorie ausgewählt wurden) verhalten sich anders als andere Typen von Schriftfeldern. Andere Schriftfeldtypen werden vorgabemäßig automatisch aktualisiert, wenn Sie die Zeichnung speichern oder den Befehl REGEN verwenden. Im Gegensatz dazu speichern Projektschriftfelder die zuletzt verwendeten Werte und zeigen diese gespeicherten Werte an, wenn auf die vom Projektschriftfeld referenzierten Informationen nicht zugegriffen werden kann. Um die Werte in einem Projektschriftfeld zu aktualisieren, verwenden Sie den Befehl SCHRIFTFELDAKT.

Anmerkung: Falls nicht auf die vom Projektschriftfeld referenzierten Informationen zugegriffen werden kann, wird als Wert für das Feld #### angezeigt.

Optionen für Projektplatzhalter-Schriftfelder

Typ

Zeigt eine Liste verfügbarer Platzhalter-Schriftfelder an.

Benutzerspezifisch

Wenn der Typ auf Benutzerdefiniert eingestellt ist, können Sie den Namen einer benutzerdefinierten Eigenschaft eingeben.

Optionen für Felder in der Schriftfeldkategorie Objekte

Benannter Objekttyp/Objekttyp

Wenn unter Schriftfeldnamen die Option Benanntes Objekt ausgewählt ist, werden die benannten Objekttypen in der Zeichnung aufgelistet. Wenn Objekt ausgewählt ist, wird der ausgewählte Objekttyp angezeigt. Verwenden Sie die Schaltfläche Objekt wählen, um das Dialogfeld vorübergehend zu schließen und ein Objekt in der Zeichnung auszuwählen.

Eigenschaft/Name

Wenn unter Schriftfeldnamen die Option Benanntes Objekt ausgewählt ist, werden die Namen aller Objekte in der Zeichnung aufgelistet, die dem ausgewählten Objekttyp entsprechen. Wenn unter Schriftfeldnamen die Option Objekt ausgewählt ist, werden die Eigenschaften des ausgewählten Objekts aufgelistet, die als Schriftfelder verfügbar sind. Bei Auswahl eines Blocks mit Attributen werden die Attributnamen in der Eigenschaftenliste angezeigt.

Formel

Wenn unter Schriftfeldnamen die Option Formel ausgewählt ist, wird Platz verfügbar, um eine Formel zu erstellen, die in eine Text- oder Tabellenzelle eingegeben werden kann.

Durchschnitt/Summe/Zahl

Wenn unter Schriftfeldnamen die Option Formel ausgewählt ist, wird, solange Tabellenzellen festgelegt werden, das Dialogfeld Schriftfeld vorübergehend geschlossen. Das Ergebnis wird zur Formel hinzugefügt.

Zelle

Wenn unter Schriftfeldnamen die Option Formel ausgewählt ist, wird, solange Tabellenzellen festgelegt werden, das Dialogfeld Schriftfeld vorübergehend geschlossen. Die Zellenposition wird zur Formel hinzugefügt.

Genauigkeit

Legt die Genauigkeit für Schriftfelder auf Basis des ausgewählten Formats fest. Wählen Sie Aktuelle Genauigkeit, um die aktuellen Einstellungen der Systemvariablen LUPREC zu verwenden.

Zusätzliches Format

Zeigt das Dialogfeld Zusätzliches Format an.
