Sie können jede beliebige Zeichnung als externe Referenz oder XRef-Datei in die aktuelle Zeichnung einfügen.
Wenn Sie eine Zeichnungsdatei zuordnen, wird die referenzierte Zeichnung an die aktuelle Zeichnung gebunden. Jegliche Änderungen in der referenzierten Zeichnung werden in der aktuellen Zeichnung beim Öffnen oder neu Laden angezeigt.
Eine Zeichnungsdatei kann gleichzeitig mehreren Zeichnungen als XRef-Datei zugeordnet werden. Umgekehrt können mehrere Zeichnungen als referenzierte Zeichnungen einer einzelnen Zeichnung zugeordnet werden.
Tools zum Zuordnen von XRef-Dateien
Für die Zuordnung einer XRef-Datei stehen Ihnen mehrere Möglichkeiten zur Verfügung:
- Klicken Sie .
- Geben Sie in der Befehlszeile EXTERNREF ein.
- Geben Sie in der Befehlszeile XZUORDNEN ein.
Der gespeicherte Pfad, in dem die XRef-Datei gesucht wird, kann ein relativer Pfad (teilweise angegeben), der vollständige Pfad oder kein Pfad sein.
Wenn eine XRef-Datei über variable Blockattribute verfügt, werden diese ignoriert.
Benachrichtigung über zugeordnete XRef-Dateien

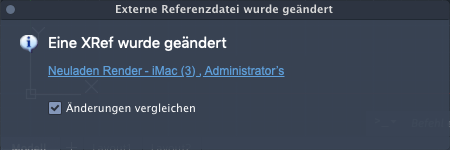

Wenn eine oder mehrere XRef-Dateien nicht gefunden werden oder eine der XRef-Dateien neu geladen werden muss, wird eine Sprechblasen-Benachrichtigung in der Nähe der unteren linken Ecke des Zeichenbereichs angezeigt. Klicken Sie auf den Link in der Positionsnummern-Meldung, um die XRef neu zu laden. Wenn Änderungen vergleichen aktiviert ist, wird die XRef-Datei mit der Referenzzeichnung verglichen, und die Vergleichsergebnisse werden in der aktuellen Zeichnung angezeigt. Wenn Sie den Vergleich schließen, wird die XRef-Datei neu geladen.
Vergleichen einer XRef-Datei
Sie können eine XRef-Datei jederzeit mit der Referenzzeichnungsdatei vergleichen. Klicken Sie mit der rechten Maustaste auf eine XRef-Datei im Referenzmanager, und wählen Sie eine der Vergleichsoptionen aus. Unterschiede werden in der aktuellen Zeichnung farbig und anhand von Revisionswolken hervorgehoben.
Lösen von referenzierten Zeichnungen
Um DWG-Referenzen (XRef-Dateien) vollständig aus Ihrer Zeichnung zu entfernen, dürfen Sie sie nicht löschen, sondern müssen sie lösen.
Das Löschen von XRef-Dateien entfernt beispielsweise nicht die mit diesen XRef-Dateien verbundenen Layerdefinitionen. Durch die Option Lösen werden die XRef-Dateien und alle mit ihnen verbundenen Informationen entfernt.
Hervorheben externer Referenzen in einer Zeichnung
Um eine externe Referenz in einer komplexen Zeichnung zu finden, wählen Sie ein Element in der Palette Externe Referenzen aus, um alle sichtbaren Exemplare hervorzuheben. Umgekehrt gilt, dass Sie eine externe Referenz in der Zeichnung auswählen können, um ihren Namen in der Palette Externe Referenzen hervorzuheben.
Steuern der Eigenschaften von referenzierten Layern
Sie können die Sichtbarkeit, die Farbe, die Linientypen und die anderen Eigenschaften der Layer einer XRef-Datei steuern und diese Änderungen zeitweilig oder dauerhaft definieren. Wenn die Systemvariable VISRETAIN auf 0 gesetzt wird, gelten diese Änderungen nur für die aktuelle Zeichnungssitzung. Sie werden verworfen, wenn Sie die Zeichnungssitzung beenden oder die XRef-Datei neu laden oder lösen.
Sie können auch den Abblendgrad der DWG-XRef-Datei steuern. Die Systemvariable XDWGFADECTL definiert den Fading-Grad aller DWG-XRef-Dateien.
Zuschneide-Umgrenzung externer Referenzen
Zeichnungen können zugeschnittene XRef-Dateien enthalten. Wenn Sie die Zuschneideumgrenzung sehen möchten, können Sie die Systemvariable XCLIPFRAME aktivieren.
Anhänge aus Schulungsversionen
Wenn Sie eine XRef-Datei aus einem Autodesk-Schulungsprodukt öffnen, einfügen oder anhängen, wird beim Plotten der Zeichnungen das folgende Banner angezeigt: ERSTELLT VON EINEM AUTODESK-SCHULUNGSPRODUKT.
