Erstellen Sie einen Volumenkörper in der Form eines Reifens.

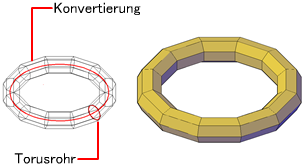

Ein Netztorus hat zwei Radiuswerte. Ein Wert definiert das Rohr. Der andere Wert definiert den Pfad, der der Entfernung vom Mittelpunkt des Torus zum Mittelpunkt des Rohrs entspricht. Vorgabemäßig wird ein Torus parallel zur XY-Ebene des aktuellen BKS gezeichnet und von dieser geschnitten.
Ein Netztorus kann sich gegebenenfalls selbst schneiden. Ein sich selbst schneidender Netztorus hat keine Aussparung in der Mitte, da der Radius des Rohrs größer ist als der Radius des Torus.
Verwenden Sie die Systemvariablen DIVMESHTORUSPATH und DIVMESHTORUSSECTION, um die vorgegebene Anzahl von Unterteilungen für eine Netztorus festzulegen.
Nachdem Sie einen Netz-Grundkörper erstellt haben, kann der aktuelle Glättungsgrad des Objekts geändert werden.
Optionen zum Erstellen eines Torus
Die Option Torus des Befehls NETZ bietet mehrere Methoden zum Festlegen von Größe und Drehung der von Ihnen erstellten Netztori.
- Geben Sie die Größe und Ebene von Umfang oder Radius an. Verwenden Sie die Option 3P (Drei Punkte), um die Größe des Netztorus an beliebiger Position im 3D-Raum festzulegen. Die drei Punkte geben außerdem die Umfangsebene an. Verwenden Sie diese Option, um den Netztorus während der Erstellung zu drehen.
- Legen Sie Umfang oder Radius fest. Verwenden Sie die Option 2P (Zwei Punkte), um die Größe des Netztorus an beliebiger Position im 3D-Raum festzulegen. Die Ebene des Umfangs entspricht dem Z-Wert des ersten Punkts.
- Bestimmen Sie die Position als tangential zu zwei Objekten. Verwenden Sie die Option TTR (Tangente, Tangente, Radius), um zwei Punkte an zwei Objekten zu definieren. Abhängig vom festgelegten Radius befindet sich der neue Torus so nah wie möglich an den festgelegten Tangentenpunkten. Sie können Kreise, Bogen, Linien und einige 3D-Objekte als tangential bestimmen. Die Tangentenpunkte werden auf das aktuelle BKS projiziert. Die Erscheinung der Tangentialität hängt vom aktuellen Glättungsgrad ab.
