REVWOLKE (Befehl)

Erstellt anhand einer Polylinie eine Revisionswolke.

Zugriffsmethoden

Werkzeugsatz: Registerkarte Konstruktion > Gruppe Zeichnen > Dropdown-Liste Revisionswolke.

Menü: Zeichnen > Revisionswolke.

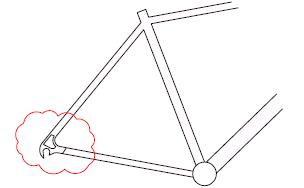

Sie können eine neue Revisionswolke erstellen, indem Sie zwei Eckpunkte oder polygonale Punkte auswählen, den Mauszeiger ziehen oder indem Sie ein Objekt (z. B. einen Kreis, eine Polylinie, einen Spline oder eine Ellipse) in eine Revisionswolke umwandeln. Verwenden Sie Revisionswolken, um Teile der Zeichnung, die aktuell überprüft werden, hervorzuheben.

Anmerkung: Wenn Sie in einer Zeichnung zum ersten Mal eine Revisionswolke erstellen, wird die Größe der Bogen anhand des Prozentwerts der diagonalen Länge der aktuellen Ansicht bestimmt. Dadurch wird sichergestellt, dass die Revisionswolke mit einer angemessenen Größe beginnt.

Die folgenden Aufforderungen werden angezeigt:

Rechteckig

Erstellt eine rechteckige Revisionswolke unter Verwendung der festgelegten Punkte als diagonal entgegengesetzte Eckpunkte.

Erster Eckpunkt

Gibt einen Eckpunkt der rechteckigen Revisionswolke an.

Entgegengesetzte Ecke

Gibt die diagonal gegenüberliegende Ecke der rechteckige Revisionswolke an.

Polygonal

Erstellt eine nicht rechteckige Revisionswolke, die durch drei oder mehr Punkte als Scheitelpunkte der Revisionswolke definiert ist.

Startpunkt

Legt den Startpunkt für die polygonale Revisionswolke fest.

Nächsten Punkt angeben

Gibt den nächsten Punkt zum Definieren der polygonalen Form der Revisionswolke an.

Freihand

Zeichnet eine Freihand-Revisionswolke.

Allgemeine Eingabeaufforderungen

Bogenlänge

Gibt einen ungefähren Wert für die Sehnenlänge jedes Bogens an. Die Sehnenlänge eines Bogens ist der Abstand zwischen den Endpunkten des Bogens. Der Vorgabewert für die Bogensehnenlänge wird beim ersten Erstellen einer Revisionswolke in einer Zeichnung automatisch bestimmt.

Objekt

Gibt an, dass ein Objekt in eine Revisionswolke konvertiert werden soll.

Richtung umkehren

Kehrt die Richtung der Bogenreihenfolge in der Revisionswolke um.

Stil

Gibt den Stil der Revisionswolke an.

Normal

Erstellt Revisionswolken mit der Vorgabeschrift.

Kalligraphie

Erstellt Revisionswolken so, als ob sie mit einem Kalligraphiestift gezeichnet wären.

Ändern

Fügt Seiten einer vorhandenen Revisionswolke hinzu bzw. entfernt Seiten daraus.

Polylinie wählen

Gibt an, welche Revisionswolke geändert werden soll.

Richtung umkehren

Kehrt die Richtung der Bogenreihenfolge in der Revisionswolke um.
