So arbeiten Sie mit polaren Anordnungen

Hier erfahren Sie, wie polare Anordnungen erstellt und bearbeitet werden.

So erstellen Sie eine polare Anordnung

1. Klicken Sie auf Registerkarte Konstruktion > Gruppe Ändern > Dropdown-Liste Anordnungen > Polaranordnung.
2. Wählen Sie die anzuordnenden Objekte.
3. Geben Sie einen Mittelpunkt an.

   Eine Vorschau der Anordnung wird angezeigt.

4. Geben Sie e (Elemente) und die Anzahl der anzuordnenden Objekte ein.
5. Geben Sie W (Winkel) und den auszufüllenden Winkel ein.

   Sie können auch die Pfeilgriffe ziehen, um den Füllwinkel anzupassen.

Aktivieren bzw. Deaktivieren der Objektdrehung auf polaren Anordnungen

Verwenden Sie diese Methode, wenn die Polaranordnung assoziativ ist. Mit diesem Verfahren können Sie steuern, ob die Objekte um den Mittelpunkt gedreht werden oder ihre ursprüngliche Ausrichtung beibehalten.

1. Wählen Sie die Anordnung aus.
2. Aktivieren oder deaktivieren Sie in der Polaranordnungsleiste Objekte drehen.

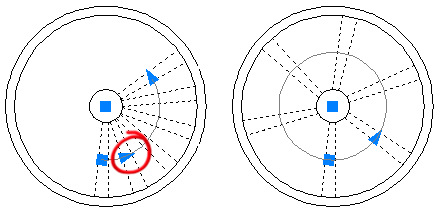

Ändern des Winkels zwischen den Elementen einer polaren Anordnung

1. Wählen Sie die Anordnung aus.
2. Klicken Sie auf den Griff Winkel zwischen.

   Der Griff Winkel zwischen wird auf dem zweiten Element in der ersten Zeile der polaren Anordnung angezeigt. Dieser Griff wird nur angezeigt, wenn die Anordnung drei oder mehr Elemente enthält.

3. Bewegen Sie den Cursor, um den Winkel zwischen den Elementen zu vergrößern oder zu verkleinern, und klicken Sie anschließend.
