Wenn Sie eine Polygon-Netz auswählen, wird die folgende Eingabeaufforderung angezeigt:
Liste der Aufforderungen
Die folgenden Aufforderungen werden angezeigt:
Option eingeben [BEarbeiten/Oberfläche glätten/Glättung löschen/Mschliessen/Nschliessen/Rückgängig]: Geben Sie eine Option ein, oder drücken Sie die EINGABETASTE, um den Befehl zu beenden.
Wenn das Polygonnetz derzeit in M- oder N-Richtung geschlossen ist, werden die Optionen Mschließen und Nschließen durch die Optionen Möffnen und Nöffnen ersetzt.
BEarbeiten

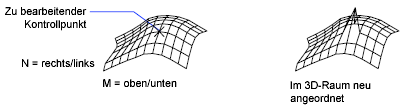

Bearbeitet einzelne Kontrollpunkte eines Polygonnetzes, das als rechteckige M x N-Anordnung angesehen werden kann. M und N entsprechen den Abmessungen, die mit 3DNETZ festgelegt wurden. In den Systemvariablen SURFTAB1 und SURFTAB2 werden die M- und N-Werte für RULESURF, TABSURF, REVSURF und EDGESURF gespeichert.
Mit der EINGABETASTE wird der aktuelle Vorgabewert übernommen (Nächster oder Vorher).
- Nächstes
-
Verschiebt die X-Markierung zum nächsten Kontrollpunkt. Die Markierung springt auch dann nicht vom Endpunkt zum Startpunkt des Netzes, wenn das Netz geschlossen ist.
- Vorher
-
Verschiebt die X-Markierung zum vorherigen Kontrollpunkt. Die Markierung springt auch dann nicht vom Startpunkt zum Endpunkt des Netzes, wenn das Netz geschlossen ist.
- Links
-
Verschiebt die X-Markierung zum vorhergehenden Kontrollpunkt in N-Richtung. Die Markierung springt auch dann nicht vom Startpunkt zum Endpunkt des Netzes, wenn das Netz geschlossen ist.
- Rechts
-
Verschiebt die X-Markierung zum nächsten Kontrollpunkt in N-Richtung. Die Markierung springt auch dann nicht vom Endpunkt zum Startpunkt des Netzes, wenn das Netz geschlossen ist.
- Nach oben
-
Verschiebt die X-Markierung zum nächsten Kontrollpunkt in M-Richtung. Die Markierung springt auch dann nicht vom Endpunkt zum Startpunkt des Netzes, wenn das Netz geschlossen ist.
- Nach unten
-
Verschiebt die X-Markierung zum vorhergehenden Kontrollpunkt in M-Richtung. Die Markierung springt auch dann nicht vom Startpunkt zum Endpunkt des Netzes, wenn das Netz geschlossen ist.
- Schieben
-
Bestimmt eine neue Position für den Kontrollpunkt und verschiebt die Bearbeitungsmarkierung.
- Regenerieren
-
Regeneriert das Polygonnetz.
- Beenden
-
Beendet den Modus Bearbeiten.
Oberfläche glätten
Glättet eine Oberfläche. Die Systemvariable SURFTYPE steuert den Typ der Oberfläche, die mit dieser Option angepasst wird. Zur Verfügung stehen quadratischer B-Spline, kubischer B-Spline und Bézier-Kurve.
Glättung löschen
Stellt das ursprüngliche Kontrollpunkt-Polygonnetz wieder her.
Mschließen
Schließt die Polylinien in M-Richtung, wenn das Polygonnetz in M-Richtung geöffnet ist.
Möffnen
Öffnet die Polylinien in M-Richtung, wenn das Polygonnetz in M-Richtung geschlossen ist.
Nschließen
Schließt die Polylinien in N-Richtung, wenn das Polygonnetz in N-Richtung geöffnet ist.
Nöffnen
Öffnet die Polylinien in N-Richtung, wenn das Polygonnetz in N-Richtung geschlossen ist.
Rückgängig
Macht alle Aktionen rückgängig, die seit dem letzten Aufruf von PEDIT vorgenommen wurden.
