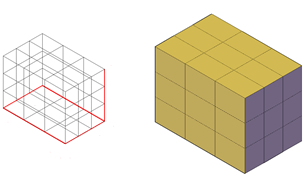

Erstellen Sie einen Netzquader in Würfel- oder Quaderform.
Die Basis des Netzquaders wird parallel zur XY-Ebene des aktuellen BKS (Arbeitsebene) gezeichnet.
Verwenden Sie die Systemvariablen DIVMESHBOXHEIGHT, DIVMESHBOXLENGTH und DIVMESHBOXWIDTH, um die vorgegebene Anzahl von Unterteilungen für einen Netzquader festzulegen.
Nachdem Sie einen Netz-Grundkörper erstellt haben, kann der aktuelle Glättungsgrad des Objekts geändert werden.
Optionen zum Erstellen eines Netzquaders
Die Option Quader des Befehls NETZ bietet mehrere Methoden zum Festlegen von Größe und Drehung der Netzquader, die Sie erstellen.
- Gehen Sie vom Mittelpunkt aus. Sie können die Mittelpunkt-Option verwenden, um einen Quader mit einem bestimmten Mittelpunkt zu erstellen.
- Erstellen Sie einen Würfel. Sie können die Option WÜRFEL verwenden, um einen Netzquader mit Seiten gleicher Länge zu erstellen.
- Geben Sie die Drehung an. Sie können die Optionen Würfel und Länge zum Festlegen der Drehung des Quaders in der XY-Ebene verwenden.
