Projiziert Punkte, Linien oder Kurven auf 3D-Volumenkörper oder Flächen aus verschiedenen Richtungen.
Zusammenfassung
Durch Projizieren von Geometrie können Sie einen der folgenden Schritte auswählen:

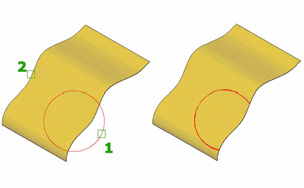

- Punkte oder Kurven auf einen 3D-Volumenkörper oder eine Fläche projizieren.
- Einen ausgewählten 3D-Volumenkörper oder eine Fläche projizieren und stutzen.
Um die Fläche zu stutzen, setzen Sie die Systemvariable SURFACEAUTOTRIM auf 1.
Sie können eine beliebige Kurve (Linie, Bogen, Kreis, Ellipse, 2D-Polylinie, 2D-Spline-angepasste Polylinie, 2D-Kurven-angepasste Polylinie, 3D-Polylinie, 3D-Spline-angepasste Polylinie, Spline oder Spirale) auf eine Fläche oder einen Volumenkörper projizieren.
Liste der Aufforderungen
Die folgenden Aufforderungen werden angezeigt:

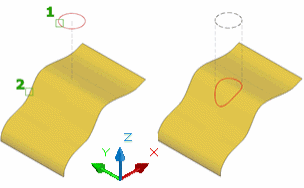

- Auf BKS projizieren
-
Projiziert die Geometrie entlang der positiven oder negativen Z-Achse des aktuellen BKS.

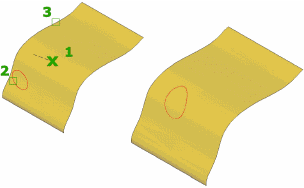

- Auf Ansicht projizieren
-
Projiziert die Geometrie auf Grundlage der aktuellen Ansicht.
- Auf zwei Punkte projizieren
-
Projiziert die Geometrie entlang eines Pfad zwischen zwei Punkten.
