So definieren Sie Bezeichnungen für Schemalinienstile

Wenn Sie eine Schemalinie zeichnen, können Sie in der Eigenschaftenpalette eine Bezeichnung für die Linie auswählen. Die Bezeichnung ist eine Text-ID, die Ihnen hilft, die Linie im Layout zu identifizieren. Der von Ihnen für die Linie ausgewählte Stil entscheidet über die Liste von Bezeichnungs-IDs, aus der Sie auswählen können; Sie können eine ID aus der Liste auswählen oder eine andere eingeben.

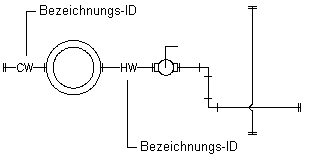

Beispiel für Bezeichnungs-IDs

So definieren Sie Bezeichnungen für Stile von Schemalinien

1. Öffnen Sie die Zeichnung, die den Stil enthält.
2. Öffnen Sie im Arbeitsbereich Schema den Stil, indem Sie einen der folgenden Schritte ausführen:
   • Klicken Sie auf Registerkarte VerwaltenGruppe Stil und DarstellungDropdown Stil-ManagerSchemalinienstile. Wählen Sie im linken Fensterausschnitt des Stil-Managers den Stil.
   • Wählen Sie in der Zeichnung eine Schemalinie aus, die den Stil verwendet, und Klicken Sie auf Registerkarte SchemalinieGruppe AllgemeinDropdown Systemstil bearbeitenStil der Schemalinie bearbeiten.

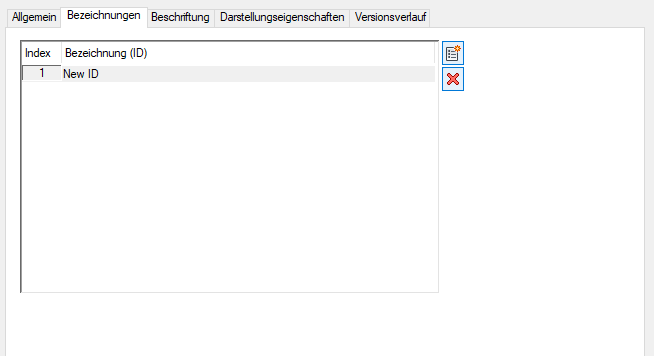

3. Klicken Sie auf die Registerkarte Bezeichnungen.


4. Definieren Sie die Bezeichnungen:

   Was möchten Sie tun…	Aktion…
   Hinzufügen einer Bezeichnung	Klicken Sie auf , das Bezeichnungsfeld, geben Sie eine ID ein, und drücken Sie die EINGABETASTE.
   Bearbeiten einer Bezeichnung	Klicken Sie auf das entsprechende Bezeichnungsfeld, bearbeiten Sie die ID, und drücken Sie die EINGABETASTE.
   Löschen einer Bezeichnung	Wählen Sie eine Bezeichnung und klicken Sie auf .
