LiveView-Übung: Hervorheben von Bilddetails

In dieser Übung verwenden Sie den Paletten-Manager, um anhand eines Kartenbilds, das viele Details enthält, eine reine Höhenlinienkarte zu erstellen.

Anmerkung: Die Beispieldateien für das Erste-Schritte-Handbuch können unter https://www.autodesk.com/raster_design_getting_started_guide heruntergeladen werden. Laden Sie die Beispieldateien herunter und extrahieren Sie sie auf Ihrer Arbeitsstation, um sie in dieser Übung zu verwenden.

So extrahieren Sie Konturen aus einer detaillierten Karte
1	Öffnen Sie die Beispieldatei LiveView_Palette.dwg. Eine Karte von Pinedale mit Straßen, Flüssen, Gebäuden und weiteren Details wird angezeigt.
2	Vergrößern Sie die Karte, sodass Sie die Farbe der Höhenlinie klar erkennen können.

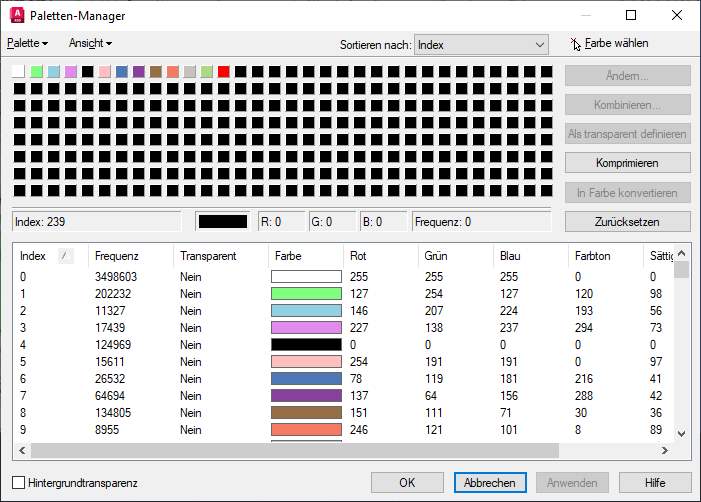

3	Klicken Sie in der Multifunktionsleiste auf die Registerkarte Rasterwerkzeuge Gruppe Bearbeiten Dropdown-Menü Bild verarbeiten Paletten-Manager. Das Dialogfeld Paletten-Manager zeigt die Farbpalette für die Karte an.
4	Klicken Sie im Paletten-Manager auf Farbe wählen und dann auf eine der Höhenlinien in der Zeichnung. Die braune Farbe (Index 8) wird im Paletten-Manager markiert und numerische Werte werden angezeigt.

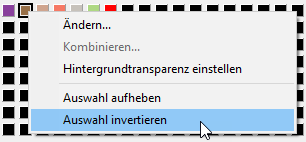

5	Klicken Sie mit der rechten Maustaste auf das ausgewählte Farbquadrat in der oberen Reihe des Paletten-Managers. Wählen Sie Auswahl umkehren. Alle Farben außer Braun werden ausgewählt. Sie können alle ausgewählten Farben auf Weiß setzen, um die Höhenlinien zu isolieren.

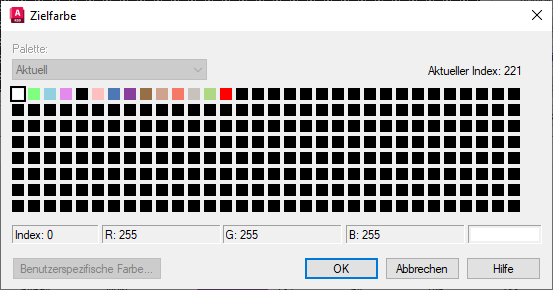

6	Klicken Sie auf Kombinieren. Klicken Sie im Dialogfeld Zielfarbe auf das weiße Quadrat, und klicken Sie dann auf OK. Anmerkung: Sie sehen die Änderung in der Spalte Frequenz der Tabelle: alle Farben außer Indizes 0 und 8 haben jetzt eine Frequenz von 0.
7	Klicken Sie auf OK. Die Änderung wird auf die Zeichnung angewendet. Das Ergebnis kann beispielsweise zum Erstellen einer Höhenlinienkarte für die Region verwendet werden.
