In dieser Übung konvertieren Sie Farbbilder in bitonale (Schwarzweiß-) Bilder.
Sie konvertieren ein Farbbild eines USGS-Quadranten in ein bitonales Bild, um anschließend die Höhenlinien mit AutoCAD Raster Design toolset Vektorwerkzeugen verfolgen zu können.
Stellen Sie vor dem Ausführen dieser Übung sicher, dass die AutoCAD Raster Design toolset-Optionen entsprechend der Beschreibung in Übung Übung A1: Festlegen von AutoCAD Raster Design Toolset-Optionen festgelegt sind.
Konvertieren des Bilds in ein bitonales Bild
. Wählen Sie ihn dazu den Layer TU_image_usgs im Layer-Eigenschaften-Manager aus, klicken Sie mit der rechten Maustaste, wählen Sie Alle außer aktuellen auswählen und frieren Sie alle ausgewählten Layer ein.
Gruppe Bearbeiten
Dropdown-Menü Bild verarbeiten
Histogramm
. Drücken Sie die Eingabetaste, um das gesamte Bild auszuwählen. Das Dialogfeld Histogramm wird angezeigt.
Legen Sie mithilfe des Schiebereglers Schwellenwert fest, welche Pixel nach der Konvertierung des Bilds schwarz und welche weiß angezeigt werden sollen.
In dieser Übung wird nur ein Bild verwendet. Wenn Sie mehrere Bilder auswählen, können Sie einen Bildnamen unter der Voransicht wählen, um die Auswirkungen der Schwellenwertänderung auf das jeweilige Bild zu beobachten. Die ausgewählten Bilder werden in Schwarz-Weiß konvertiert, wenn Sie auf Anwenden und schließen klicken.
Speichern des Bilds
Gruppe Einfügen und schreiben
Speichern unter
.

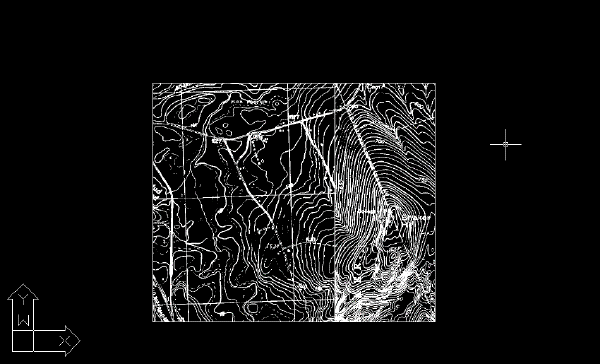

Invertieren des Bilds
Gruppe Bearbeiten
Dropdown-Menü Bereinigung
Invertieren
.

Nachdem Sie ein Bild konvertiert und gegebenenfalls zum Isolieren der Höhenlinien invertiert haben, verwenden Sie in der Regel die Bearbeitungsfilter wie die Funktion Flecken entfernen und die bitonalen Filter, um Rasterdaten zu entfernen, die die Verfolgung der Höhenlinien stören könnten.
