LiveView-Übung: Bearbeiten einer Bandzuordnungs-Farbkarte

In dieser Übung erfahren Sie, wie verschiedene Bandzuordnungs-Farbkarten die optische Analyse einer multispektralen Datengruppe unterstützen.

Anmerkung: Die Beispieldateien für das Erste-Schritte-Handbuch können unter https://www.autodesk.com/raster_design_getting_started_guide heruntergeladen werden. Laden Sie die Beispieldateien herunter und extrahieren Sie sie auf Ihrer Arbeitsstation, um sie in dieser Übung zu verwenden.

So bearbeiten Sie eine Bandzuordnungs-Farbkarte
1	Öffnen Sie die Beispieldatei LiveView_ColorMap2.dwg. Ein Satellitenbild wird angezeigt, das ein Stadtgebiet in normalen Farben wiedergibt.

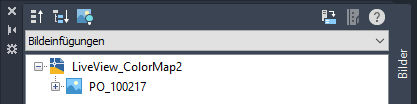

2	Wenn der Werkzeugbereich Bild-Manager nicht geöffnet ist, klicken Sie in der Multifunktionsleiste auf die Registerkarte Rasterwerkzeuge Gruppe Verwalten und anzeigen Verwalten. Wählen Sie im Bild-Manager die Ansicht Bildeinfügungen aus der Dropdown-Liste aus.

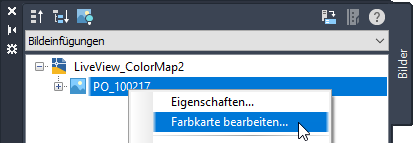

3	Erweitern Sie in der Ansicht Bildeinfügungen den Knoten LiveView_ColorMap2, klicken Sie mit der rechten Maustaste auf den Bildnamen und wählen Sie Farbkarte bearbeiten.
4	Im Dialogfeld Bandzuordnung Farbkarte sehen Sie, dass links der rote, grüne und blaue Kanal jeweils dem entsprechenden roten, grünen und blauen Datenband zugeordnet ist.

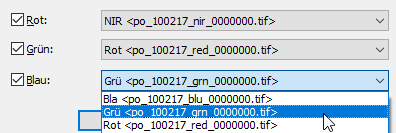

5	Verwenden Sie die drei Dropdown-Listen im Dialogfeld Bandzuordnung Farbkarte, um die Farbkanäle folgendermaßen zuzuordnen: Den roten Kanal dem Band Near Infrared (NIR) Den grünen Kanal dem roten Band Den blauen Kanal dem grünen Band Klicken Sie auf Anwenden, um die Änderung sofort anzuzeigen. Klicken Sie dann auf OK, um das Dialogfeld zu schließen.
