Sie können mit dem AutoCAD Raster Design toolset Rasterdaten verwalten und bearbeiten. Rasterdaten sind Punkte (Pixel), aus denen sich ein Bild zusammensetzt. Diese Art von Daten wird beim Scannen einer Papierzeichnung, einer Blaupause oder eines Fotos erzeugt.
| Bitonal | Zweifarbige, in der Regel schwarzweiße Linienzeichnungen, auch als binäre Bilder bezeichnet |
| Graustufe | Aus mehreren Graustufen bestehende Bilder, z. B. ein gescanntes Schwarzweißfoto |
| Farbe | Bilder mit mehreren Farben, z. B. eine farbige Luftaufnahme |
Vektordaten dagegen werden anhand von mathematischen Gleichungen erstellt, durch die Linien, Bogen und andere AutoCAD-Objekte definiert sind. Vektordaten bestehen in der Regel aus Punkten, die präzise geometrische Formen wiedergeben. Diese Art von Daten wird erzeugt, wenn Sie Objekte in AutoCAD zeichnen.

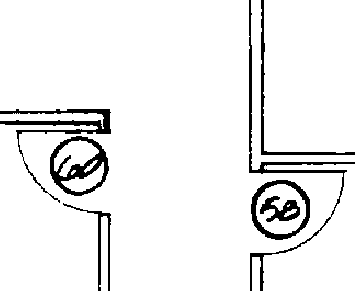

 Raster |
 Vektor |
Wenn Sie AutoCAD ohne das AutoCAD Raster Design toolset verwenden, können Sie Rasterbilder in eine Zeichnung einfügen und die Position, den Maßstab und die Anzeigewerte des Bilds ändern, z. B. die Helligkeit und den Kontrast. Für die folgenden Aufgaben benötigen Sie jedoch ein Programm zur Rasterbearbeitung wie das AutoCAD Raster Design toolset:
- Dauerhafte Bearbeitung der Rasterdaten Ihrer Bilder
- Einfügen von Bildern mit Korrelationsdaten in eine Zeichnung
- Speichern von Bildern in einem anderen Format
- Exportieren von Bildern, um externe Korrelationsdateien zu erstellen
Im AutoCAD Raster Design toolset sind Bildrahmen als AutoCAD-Objekte definiert, d. h., Sie können einem Layer einen Rahmen zuweisen und dessen Farbe ändern.
In dieser Dokumentation bezieht sich die Bezeichnung Rasterobjekte auf Linien, Bogen und Kreise, einschließlich Text, aus denen sich ein bitonales Rasterbild zusammensetzt.
Rasterobjekte
Wenn Rasterobjekte in Vektorobjekte konvertiert werden, kann eine Zeichnung leichter geändert und die Dateigröße Ihres Projekts insgesamt verringert werden. Nach der Konvertierung können Sie die Vektorobjekte mit Hilfe von AutoCAD-Befehlen bearbeiten. Für die Raster-Vektor-Konvertierung stehen Ihnen im AutoCAD Raster Design toolset Vektorwerkzeuge (VTools) zur Verfügung.
Mit Hilfe der REM-Befehle (Raster Entity Manipulation, Rasterobjektbearbeitung) bearbeiten Sie Rasterobjekt und -bereiche mit vektorähnlicher Präzision. Sie können in einem Rasterbereich eine Objektauswahl treffen oder bestimmte Rasterobjekte auswählen, die Sie anschließend mit den AutoCAD-Befehlen verschieben, kopieren oder löschen.
