LiveView-Übung: Radieren und Zuschneiden eines Bilds

In dieser Übung radieren Sie einige kleine Objekte aus einem Bild und schneiden ein Objekt zu.

Anmerkung: Die Beispieldateien für das Erste-Schritte-Handbuch können unter https://www.autodesk.com/raster_design_getting_started_guide heruntergeladen werden. Laden Sie die Beispieldateien herunter und extrahieren Sie sie auf Ihrer Arbeitsstation, um sie in dieser Übung zu verwenden.

So radieren Sie Objekte und schneiden Sie Objekte zu

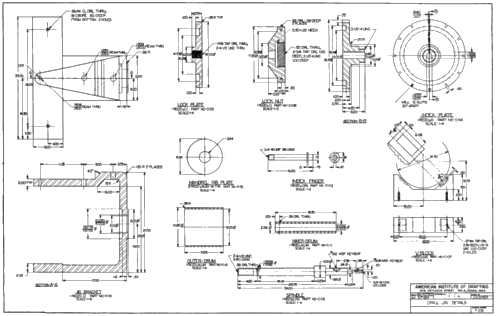

1	Öffnen Sie die Beispieldatei LiveView_Rub.dwg. Sie sehen eine Reihe von eigenständigen Objekten in einem Bild.
2	Vergrößern Sie die Anzeige, um das Objekt Mandrel Rib Plate deutlich zu sehen. In den folgenden Schritten entfernen Sie dieses Objekt aus dem Bild.

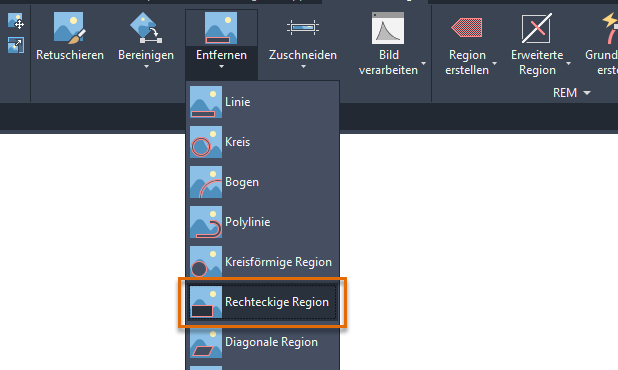

3	Klicken Sie in der Multifunktionsleiste auf die Registerkarte Rasterwerkzeuge Gruppe Bearbeiten Dropdown-Menü Entfernen Rechteckige Region. Klicken Sie und ziehen Sie ein Rechteck um das Objekt Mandrel Rib Plate und dessen Schriftfeld. Klicken Sie dann mit der rechten Maustaste, um die Region zu radieren. Vertiefung: Radieren Sie noch andere Objekte, ausgenommen das Objekt Jig Bracket in der unteren linken Ecke. Verwenden Sie dazu einige der anderen Bereichstypen aus dem Dropdown-Menü Entfernen.
4	Vergrößern Sie die Anzeige, um das Objekt Jig Bracket in der unteren linken Ecke deutlich zu sehen. Im nächsten Schritt erstellen Sie einen Zuschneidebereich um dieses Objekt.

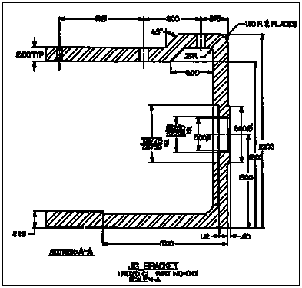

5	Klicken Sie in der Multifunktionsleiste auf die RegisterkarteRasterwerkzeuge Gruppe Bearbeiten Dropdown-Menü Zuschneiden Rechteckige Region. Klicken Sie, um die erste Ecke des Rechtecks anzugeben, und geben Sie dann einen Drehwinkel von Null für das Rechteck an. Klicken Sie und ziehen Sie ein Rechteck um das Objekt Jig Bracket und dessen Schriftfeld. Klicken Sie dann erneut. Der gesamte Bildbereich, der außerhalb des zugeschnittenen Bereichs liegt, wird entfernt. Sie können das Bild Jig Bracket ggf. unter einem neuen Namen speichern.
