Mit Hilfe einer Bildmaske können Sie eine Untergruppe der Bilder in Ihrer Zeichnung anzeigen und plotten. Eine Bildmaske verdeckt Teile der Bilder, die sich außerhalb der Maskenumgrenzung befinden. Die Maskenumgrenzung selbst ist ein rechteckiges oder polygonales AutoCAD-Objekt, das Sie wie beliebige andere AutoCAD-Objekte verschieben, strecken, skalieren und löschen können.
In der folgenden Abbildung ist zum Beispiel eine polygonale Maske dargestellt, die mit der Option Bild(er) ausblenden erstellt wurde.
Die dritte Abbildung zeigt die Ergebnisse der Option Bildrahmen anzeigen.
 |
 |
 |
|

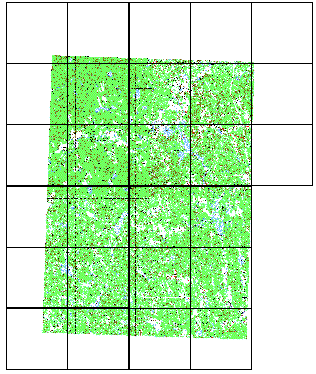

Rechteckige Quadranten mit sichtbaren Bildrahmen |

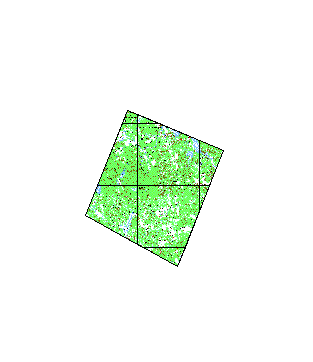

Polygonale Maske |

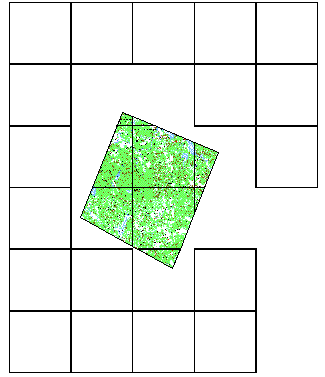

Polygonale Maske mit sichtbaren Bildrahmen |
Eine AutoCAD Raster Design toolset-Maske wirkt sich auf alle Bilder in einer Zeichnung aus, hat jedoch keine permanenten Änderungen zur Folge. Sie können die Größe der Maske ändern oder sie deaktivieren, um wieder alle Bilder anzuzeigen. Der AutoCAD-Befehl IMAGECLIP funktioniert wie eine Maske, wirkt sich jedoch nur auf ein Bild aus. Sie können eine Maske in einzelne Bildausschnitte konvertieren.
