LiveView-Übung: Bearbeiten mit REM

In dieser Übung bereinigen Sie eine Zeichnung unter Verwendung von REM-Befehlen.

Anmerkung: Die Beispieldateien für das Erste-Schritte-Handbuch können unter https://www.autodesk.com/raster_design_getting_started_guide heruntergeladen werden. Laden Sie die Beispieldateien herunter und extrahieren Sie sie auf Ihrer Arbeitsstation, um sie in dieser Übung zu verwenden.

So bearbeiten Sie eine Zeichnung mithilfe eines REM-Objekts
1	Öffnen Sie die Beispieldatei LiveView_REM.dwg. Vergrößern Sie die obere linke Ecke des Gebäudes. Sie verwenden Fenster 1 links oben als Vorlage, um Fenster 2 zu ersetzen.

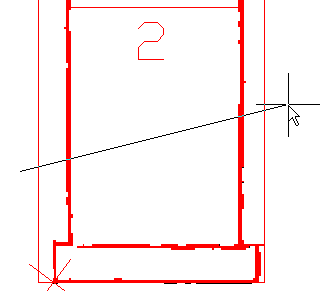

2	Klicken Sie in der Multifunktionsleiste auf die Registerkarte Rasterwerkzeuge Gruppe REM Dropdown-Menü Erweiterte Region Verbundener Zaun. Ziehen Sie den Zaun über die untere Hälfte von Fenster 2, klicken Sie mit der rechten Maustaste und wählen Sie die Eingabetaste. Die komplette Kontur des Fensters wird in eine REM-Region konvertiert, da alle Linien mit den beiden Linien verbunden sind, die den Zaun gekreuzt haben.

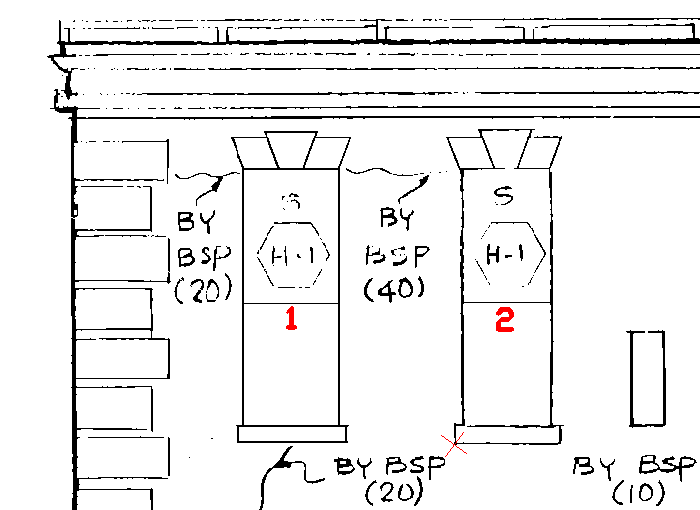

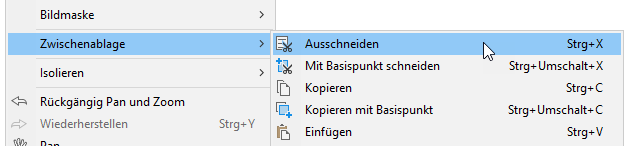

3	Wählen Sie den Rand der REM-Region aus, klicken Sie mit der rechten Maustaste und wählen Sie Zwischenablage Ausschneiden. Die Fensterkontur wird gelöscht, wobei ein rotes X stehen bleibt und ihre untere linke Ecke kennzeichnet.

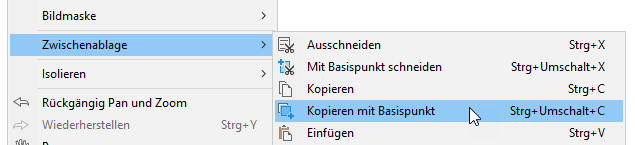

4	Erstellen Sie anhand eines weiteren verbundenen Zauns eine erweiterte bitonale Region für Fenster 1. Wählen Sie die REM-Region aus, klicken Sie mit der rechten Maustaste und wählen Sie Zwischenablage Kopieren mit Basispunkt.
5	Klicken Sie auf die untere linke Ecke von Fenster 1, um den Basispunkt anzugeben. Klicken Sie mit der rechten Maustaste und wählen Sie Zwischenablage Einfügen. Richten Sie den Cursor am roten X für Fenster 2 aus und klicken Sie, um das REM-Fenster an der richtigen Stelle einzufügen.

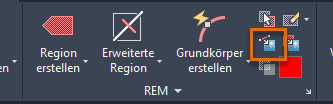

6	Klicken Sie auf das REM-Fenster 2 und anschließend in der Multifunktionsleiste auf die Registerkarte Rasterwerkzeuge Gruppe REM Mit Rasterbild zusammenführen. REM-Fenster 2 wird in ein Rasterbild konvertiert. Anmerkung: Um den REM-Bereich aus Fenster 1 zu entfernen, wählen Sie den REM-Bereich aus, klicken mit der rechten Maustaste und wählen Sie Löschen. Vertiefung: Kopieren Sie das REM-Fenster und ersetzen Sie die beiden Fenster unter den Fenstern 1 und 2.
