In dieser Übung erfahren Sie, wie verschiedene Palettenfarbkarten die optische Analyse eines DEM unterstützen.
| So bearbeiten Sie eine Palettenfarbkarte | ||
|---|---|---|
| 1 |

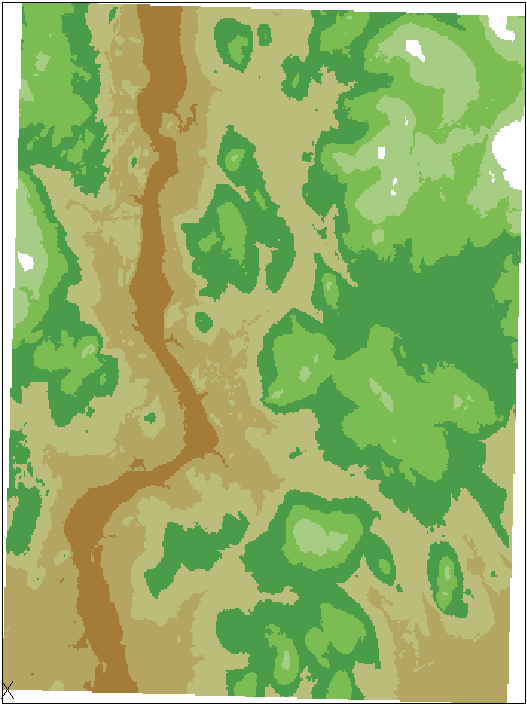

Öffnen Sie die Beispieldatei LiveView_ColorMap.dwg. Eine verschiedenfarbig gestaltete Geländekarte wird angezeigt. In den folgenden Schritten sehen Sie die Farbkarte zur Interpretation dieser Farben. |
![]() ¶ |
| 2 |
Wenn der Werkzeugbereich Bild-Manager nicht geöffnet ist, klicken Sie in der Multifunktionsleiste auf die Registerkarte Rasterwerkzeuge |
![]() |
| 3 |

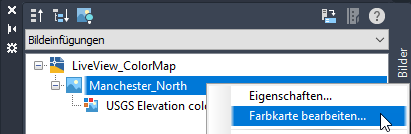

Erweitern Sie in der Ansicht Bildeinfügungen den Knoten LiveView_ColorMap, klicken Sie mit der rechten Maustaste auf den Bildnamen und wählen Sie Farbkarte bearbeiten. |
![]() |
| 4 |
Klicken Sie zum Bearbeiten der Farbkarte im Dialogfeld Palettenzuordnung Farbkarte auf |
![]() |
| 5 |

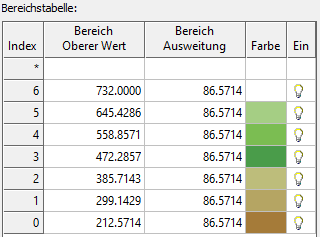

Im Dialogfeld Palette für Farbkarten-Definition sehen Sie in der Bereichstabelle, dass jede Farbe der Karte einen Erhebungsbereich von 26,387 m umfasst. Klicken Sie auf OK, um das Dialogfeld zu schließen. |
![]() |
| 6 |

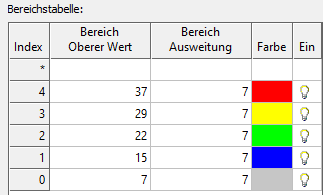

Wählen Sie im Dialogfeld Palettenzuordnung Farbkarte in der Dropdown-Liste die Option Neigungsfarbkarte aus und klicken Sie dann auf Anwenden. Die Farben der Karte geben nun die Bereiche der Bodenneigungswerte wieder. |
![]() |
| 7 | Klicken Sie auf Vertiefung: Ändern Sie im Dialogfeld Palette für Farbkarten-Definition für eine Farbkarte die Werteverteilung von Gleich auf Quantil. Klicken Sie auf OK und dann auf Anwenden. |
![]() |
