Über diese Ansicht können Sie eingefügte Bilder und deren Farbkarten verwalten.

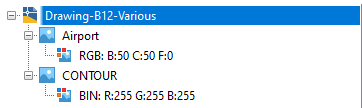

Wie in der folgenden Abbildung dargestellt, zeigt die Strukturansicht zwei Objekttypen an:
Bildeinfügung
Farbkarte
Wenn Sie zwei oder mehr Einfügungen desselben Bilds hinzufügen, werden Ziffern an den Namen des Bilds angehängt, beispielsweise Ansicht:1, Ansicht:2.
Klicken Sie mit der rechten Maustaste auf die Zeichnung, um ein weiteres Bild einzufügen oder um die Anzeige zu aktualisieren. Mit der Option Einfügen wird das Dialogfeld Bild einfügen geöffnet.
Klicken Sie mit der rechten Maustaste auf eine Bildeinfügung, um ein Menü mit den folgenden Optionen aufzurufen:
- Eigenschaften: Mit der Option Eigenschaften werden die AutoCAD-Eigenschaften der Einfügung angezeigt.
-
Farbkarte bearbeiten: Öffnet das Dialogfeld zum Bearbeiten der Farbkarte für diese Einfügung, z. B. Farbe wählen für ein bitonales Bild, Bild anpassen für ein Graustufen- oder Farbbild.
Weitere Optionen: Dialogfeld Palettenzuordnung Farbkarte für ein DEM-Bild oder Dialogfeld Bandzuordnung Farbkarte für ein Multispektralbild.
- Zoomen auf: Mit dieser Option wird die Anzeige auf die Vollansicht des Bilds eingestellt.
- Ausblenden/Anzeigen: Mit dieser Option blenden Sie das Bild ein bzw. aus.
- Löschen: Mit dieser Option löschen Sie die Einfügung und zugehörige Farbkarte.
- Schreiben: Mit dieser Option kann für die zulässigen Bildtypen ein Untermenü aufgerufen werden, das Ihnen das Speichern und Exportieren der Bilder ermöglicht.
- Nach vorne bewegen, Nach hinten bewegen, In Vordergrund stellen, In Hintergrund stellen: Das Bild wird innerhalb der Anzeigereihenfolge verschoben, wenn in der Zeichnung mehrere Bilder vorhanden sind. Dieser Vorgang ist auch direkt in der Struktur möglich. Klicken Sie dazu auf den Namen eines Bilds und ziehen Sie ihn in der Struktur nach oben bzw. nach unten.
- Mit der Option Aktualisieren wird die Struktur aktualisiert, sodass die letzten Änderungen widergespiegelt werden.
Klicken Sie mit der rechten Maustaste auf eine Farbkarte, um sie bearbeiten oder die Anzeige zu aktualisieren.
Elementansicht
In diesem sekundären Bereich werden Metadaten für das in der Strukturansicht ausgewählte Objekt angezeigt. Für einige Objekte wird eine einfache Tabelle mit Eigenschaften angezeigt. Wenn Sie eine Zeichnung auswählen, wird eine Tabelle mit mehreren Spalten mit einem Eintrag für jedes eingefügte Bild angezeigt. Sie können die angezeigten Spalten und ihre Position in der Tabelle ändern. Weitere Informationen finden Sie unter Ändern des Layouts der Elementansicht.
