Die Rasterfangmodi erleichtern die Auswahl der exakten Position bei bitonalen Rasterobjekten. Die Rasterfangmodi funktionieren genau wie AutoCAD-Objektfangmodi, mit der Ausnahme, dass zu Raster- statt zu Vektorobjekten gesprungen wird.
Die Rasterfangfunktionen sind in den folgenden Situationen hilfreich:
- Nachzeichnen eines Rasterobjekts mit Vektorwerkzeugen
- Auswählen eines Rasterobjekts für Radier- oder Zuschneidevorgänge
- Auswählen eines Rasterobjekts zur Bearbeitung mit REM-Befehlen
Wenn der Rasterfang aktiviert ist, wird ein Fangfenster um den AutoCAD-Cursor angezeigt. Das Fangfenster zeigt ein Fadenkreuz über Punkten an, die im Rasterfang festgehalten werden können. Durch Auswahl eines oder mehrerer Fangmodi können Sie festlegen, ob der Rasterfang auf Endpunkte, Ecken oder andere Punkte angewendet werden soll.
Sie können den Rasterfang über die Gruppe Fang auf der Registerkarte Rasterwerkzeuge der Multifunktionsleiste aktivieren und deaktivieren.

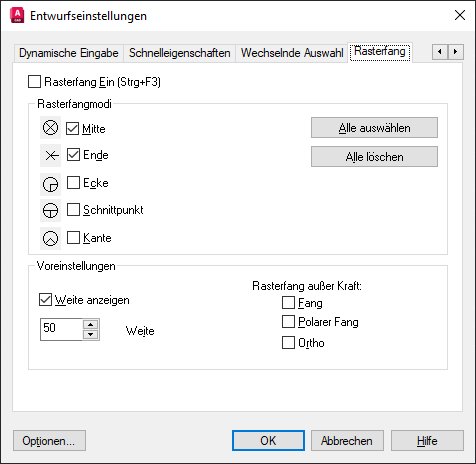

So greifen Sie auf die Rasterfangoptionen zu
- Führen Sie einen der folgenden Schritte durch:
- Klicken Sie in der Multifunktionsleiste auf die Registerkarte Rasterwerkzeuge
Gruppe Fangen Dialogfeldzugriff (
).
- Geben Sie den Befehl isnap ein.
- Klicken Sie in der Multifunktionsleiste auf die Registerkarte Rasterwerkzeuge
