Technische Vorschau für 3D-Grafik

Diese Version enthält eine technische Vorschau eines vollständig neuen plattformübergreifenden 3D-Grafiksystems, das für AutoCAD entwickelt wurde. Dabei wird die volle Leistung moderner GPUs und Multi-Core-CPUs genutzt, um eine einfache Navigation für wesentlich größere Zeichnungen als in früheren Versionen zu ermöglichen.

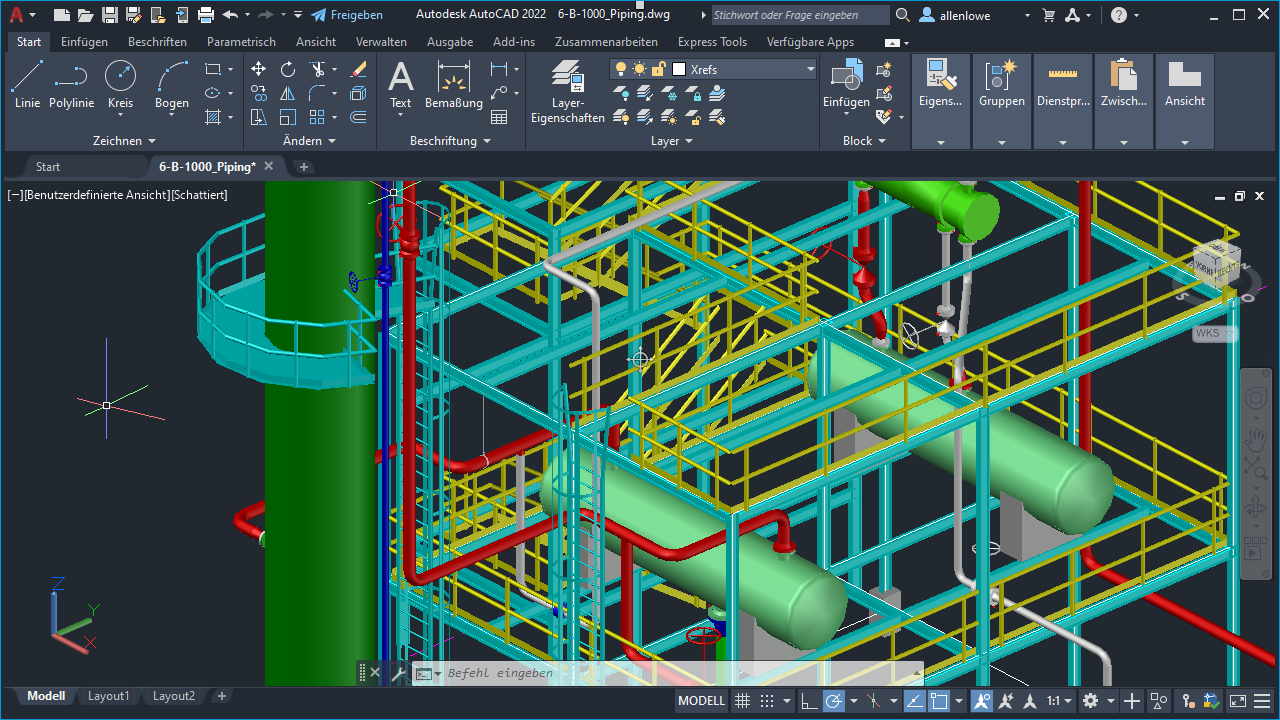

Diese technische Vorschau ist vorgabemäßig deaktiviert. Wenn sie aktiviert wird, werden Ansichtsfenster mit dem modernen Grafiksystem und dem visuellen Stil Schattiert angezeigt. Möglicherweise wird das vorhandene 3D-Grafiksystem durch das moderne Grafiksystem ersetzt. Vor der Fertigstellung möchten wir Ihnen die Möglichkeit bieten, die Funktionen auszuprobieren und uns Feedback zu geben.

Feedback

Wenn Sie uns Feedback zu fehlenden Funktionen geben möchten, die Sie unbedingt benötigen, wenn Sie Fehler feststellen oder unabhängig von der Modellgröße Probleme bei der Navigation bzw. bei Interaktionen auftreten, teilen Sie uns dies mit. Wir freuen uns auf Ihr Feedback zu dieser technischen Vorschau.

Senden Sie Ihr Feedback über die Autodesk Feedback Community: https://feedback.autodesk.com.

Anmerkung: Da es sich bei dieser Funktion um eine technische Vorschau handelt, können sich Details und Funktionen noch ändern.

Anforderungen

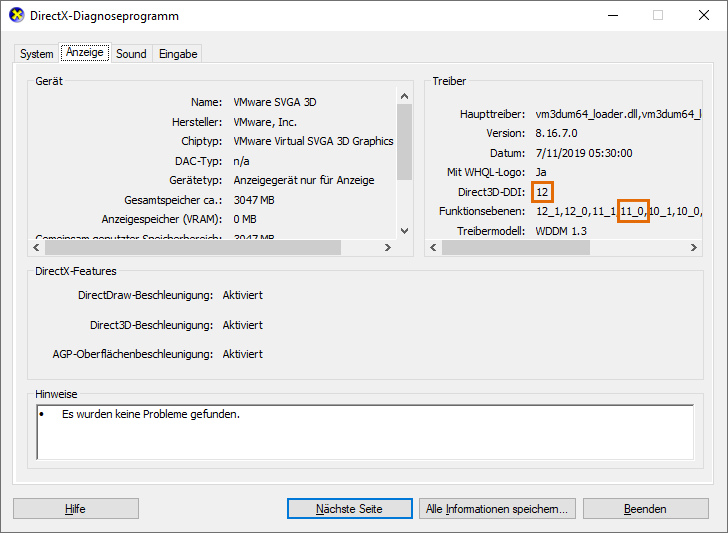

Für das moderne Grafiksystem ist DirectX 12-fähige Hardware und Software erforderlich. Für DirectX 12 ist mindestens Funktionsebene 11_0 erforderlich. Sie können überprüfen, ob diese Anforderungen erfüllt sind, indem Sie den Befehl DXDIAG über das Windows-Startmenü ausführen. Im Folgenden sehen Sie ein Beispiel für ein System, das die Anforderungen erfüllt:

Aktivieren und Deaktivieren

Anmerkung: In AutoCAD 2023 wird die Systemvariable 3DTECHPREVIEW nicht mehr unterstützt. Verwenden Sie FASTSHADEDMODE, um die neue 3D-Grafik-Engine zu aktivieren bzw. zu deaktivieren. Ein Neustart von AutoCAD ist nicht mehr erforderlich.

Die technische Vorschau wird mit der Systemvariablen 3DTECHPREVIEW AKTIVIERT und DEAKTIVIERT.

Wichtig: Sie müssen AutoCAD neu starten, damit die Änderung wirksam wird.

Vorgabemäßig ist die technische Vorschau DEAKTIVIERT. Um sie zu AKTIVIEREN, geben Sie in der Befehlszeile Folgendes ein:

Starten Sie AutoCAD anschließend neu.

Im visuellen Stil Schattiert wird in der Ansichtsfenster-Steuerung (GSF) angezeigt, um anzugeben, dass die technische Vorschau aktiv ist und das moderne Grafiksystem verwendet wird.

Beschränkungen

Das moderne Grafiksystem unterstützt derzeit die folgenden Funktionen nicht:

• Rasterbilder
• TrueType-Text
• Breite Linien (z. B. Linienstärken, breite Polylinien)
• Strahl/KLinie
• Linientypen und -muster
• Zaun- und Lasso-Auswahl
• Blockeditor (BBEARB)
• Anzeigen und Unterelement-Auswahl für Kanten in 3D-Objekten
• Für Zeichnungen, die in einem aktiven schattierten Ansichtsfenster gespeichert werden, ist keine gültige Vorschau verfügbar.

Außerdem gilt eine Beschränkung auf die schattierten Ansichtsfenster außerhalb des PAPIERBEREICHS. Im PAPIERBEREICH wird für schattierte Ansichtsfenster weiterhin das vorhandene Grafiksystem verwendet.

Neue Systemvariablen

3DTECHPREVIEW: Gibt an, ob die technische 3D-Vorschau aktiviert oder deaktiviert ist.

Anmerkung: In AutoCAD 2023 wird die Systemvariable 3DTECHPREVIEW nicht mehr unterstützt. Verwenden Sie FASTSHADEDMODE, um die neue 3D-Grafik-Engine zu aktivieren bzw. zu deaktivieren. Ein Neustart von AutoCAD ist nicht mehr erforderlich.
