Dieser Querschnittsbestandteil wird verwendet, um einen mit Steinen gefüllten Abflussschacht mit einer kreisförmigen Haltung innen zu erstellen.
Zuordnung
Der Zuordnungspunkt für diesen Querschnittsbestandteil kann unten zentriert, oben zentriert oder in der oberen Ecke des Abflussschachts liegen.
Eingabeparameter
Hinweis: Alle Bemaßungen sind in Meter oder Fuß angegeben, wenn nicht anders vermerkt. Alle Neigungen sind in Länge/Höhe (zum Beispiel 4:1) angegeben, wenn nicht durch das Prozentzeichen ("%") als prozentuale Neigung gekennzeichnet.
| Parameter | Beschreibung | Typ | Vorgabe |
|---|---|---|---|
| Seite |
Gibt an, dass der Querschnittsbestandteil auf der rechten oder linken Seite des Zuordnungspunkts eingefügt werden soll. |
Links/Rechts | Rechts |
| Zuordnungspunkt | Gibt die Position des Zuordnungspunktes des Querschnittsbestandteils an. | Zeichenfolge; (a) Oben zentriert; (b) Unten zentriert, (c) Ecke oben | Ecke oben |
| Unten Breite | Untere Breite des Grabens | Numerisch, positiv |
1.0 ft 0.3 m |
| Breite Oben | Obere Breite des Grabens | Numerisch, positiv |
1.5 ft 0.5 m |
| Tiefe | Gesamttiefe des Grabens | Numerisch, positiv |
2.0 ft 0.6 m |
| Bettungstiefe | Tiefe des Kanalbettes über dem Grabenboden | Numerisch, positiv |
0.6 ft 0.2 m |
| Kanaldurchmesser | Durchmesser der Entwässerungsleitung | Numerisch, positiv |
0.6 ft 0.2 ft |
| Haltungsstärke | Stärke des Haltungsmaterials (optional) | Numerisch, positiv |
0.0 ft 0.0 m |
Zielparameter
In diesem Abschnitt werden die Parameter dieses Querschnittsbestandteils aufgelistet, die einem oder mehreren Zielobjekten wie Oberflächen, Achsen und Längsschnittobjekten zugeordnet werden können. Weitere Informationen finden Sie unter So legen Sie 3D-Profilkörper-Ziele fest.
| Parameter | Beschreibung | Status |
|---|---|---|
| Tiefe | Die Tiefe des Grabens kann optional durch eine Längsschnitthöhe überschrieben werden. Wenn sich der Zuordnungspunkt oben am Graben befindet, wird dieser Längsschnitt für den Grabenboden zugeordnet und umgekehrt. Folgende Objekttypen können beim Festlegen dieser Höhe als Ziele verwendet werden: Längsschnitte, 3D-Polylinien, Elementkanten oder Vermessungslinienzüge. | Optional |
Ausgabeparameter
Verhalten

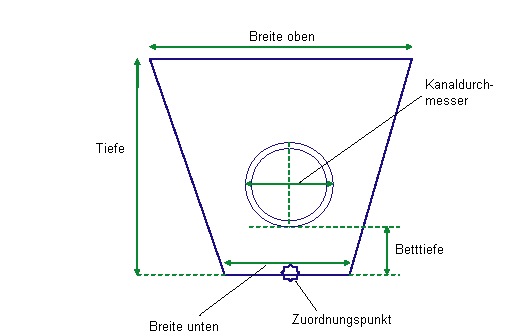

Dieser Querschnittsbestandteil erstellt die Profilart für einen einfachen Grabenschacht wie in der obigen Abbildung gezeigt.
Verhalten in der Entwurfsdarstellung
In der Entwurfsdarstellung wird dieser Querschnittsbestandteil entsprechend den Eingabeparametern gezeichnet. Ausgangspunkt ist der Zuordnungspunkt.
Punkt-, Anschluss- und Profilcodes
In der folgenden Tabelle werden die Punkt-, Verknüpfungs- und Profilartcodes für diesen Querschnittsbestandteil aufgeführt, denen Codes zugewiesen sind. Punkt-, Verknüpfungs- und Profilartcodes für diesen Querschnitt, denen keine Codes zugewiesen sind, sind nicht in dieser Tabelle enthalten.
| Punkt/Verknüpfung | Codes | Beschreibung |
|---|---|---|
| P1 | Entwässerung_Unten | |
| P2 | Entwässerung_Unten_Außen | |
| P3 | Entwässerung_Oben_Außen | |
| P4 | Entwässerung_Oben_Innen | |
| P5 | Entwässerung_Unten_Innen | |
| P6 | Entwässerung_Mitte | |
| P7 | Flusslinie | Verwenden Sie einen vorhandenen Punktcode zwischen Bord- und Rinnsteinen. |
| L1 | Planung, Entwässerung_Oben | |
| L2, L3, L4 | Planum, Entwässerung_Unten | |
| S1 | Graben_Schüttung | |
| S2 | Entwässerung_Fläche |

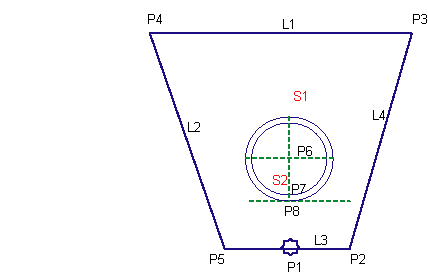

Code-Diagramm
